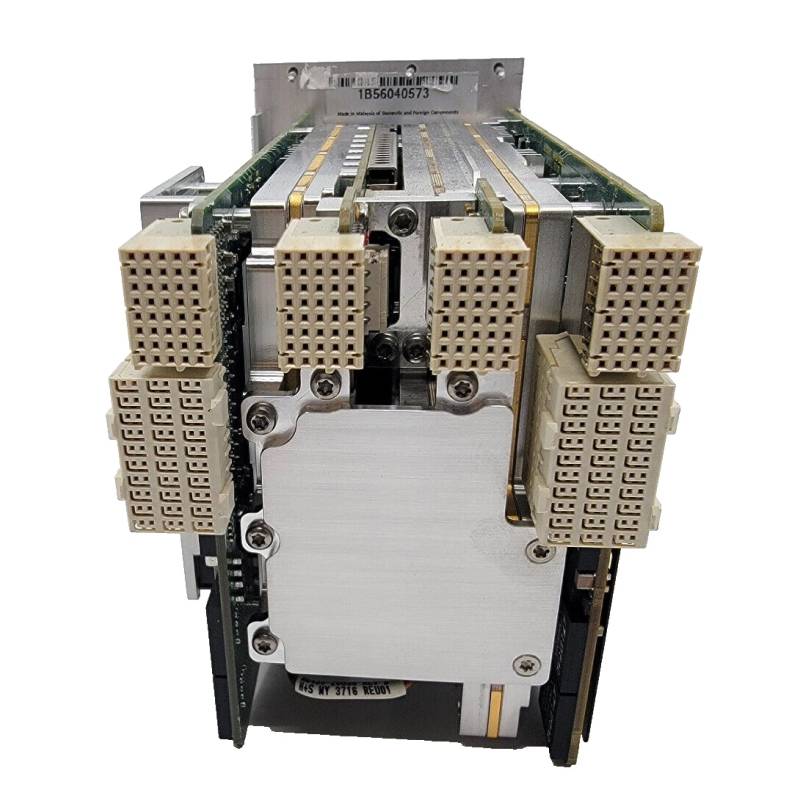

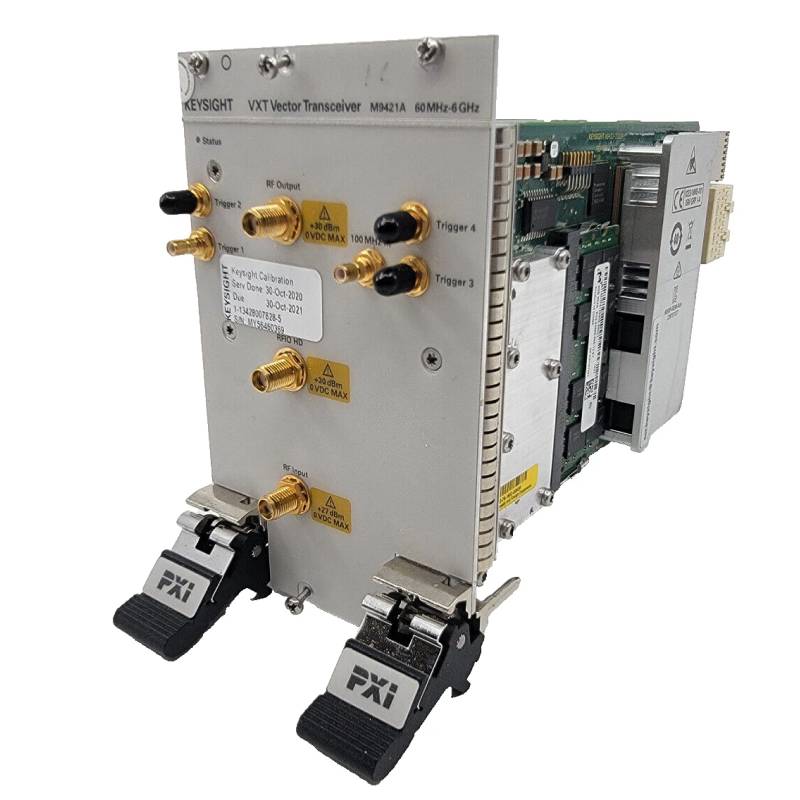

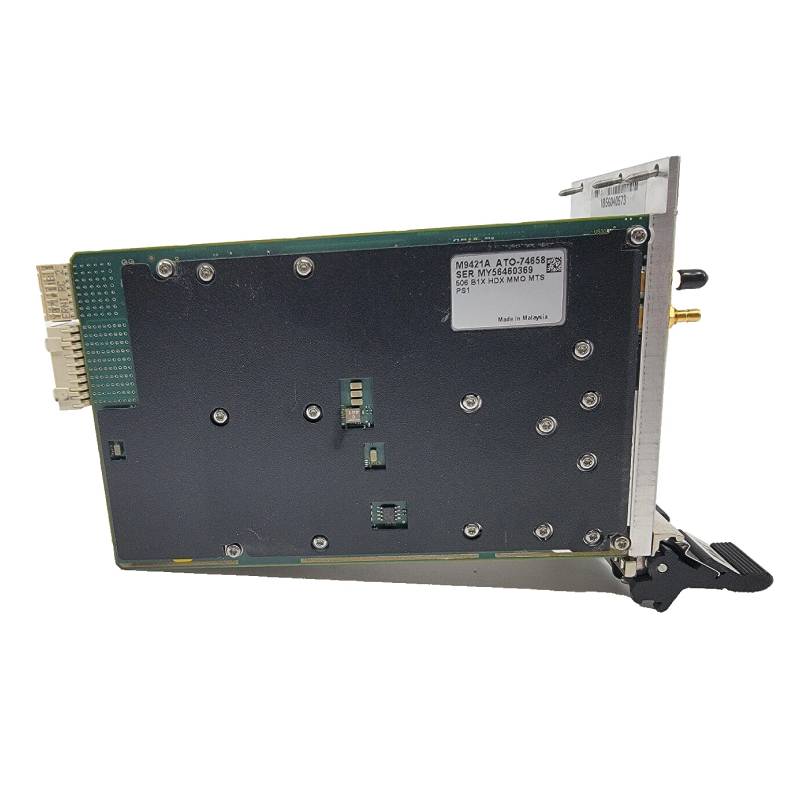

Векторный приёмопередатчик VXT Keysight M9421A-504 PXIe (от 60 МГц до 3,8 ГГц) (демонстрационный)

Векторный приёмопередатчик VXT Keysight M9421A-504 представляет собой высокотехнологичное устройство, предназначенное для генерации и анализа широкого спектра радиочастотных сигналов в диапазоне от 60 МГц до 3,8 ГГц. Данный прибор является важным элементом в системах тестирования и разработки радиочастотного оборудования, обеспечивая высокую точность и надёжность измерений, что особенно ценно при работе с современными стандартами связи, такими как LTE и W-CDMA.

Одной из ключевых особенностей VXT Keysight M9421A-504 является широкий диапазон частот, который охватывает практически все основные радиочастотные диапазоны, используемые в беспроводной связи и радиолокации. Это позволяет применять прибор в различных областях, начиная от тестирования радиомодулей в лабораторных условиях и заканчивая проверкой сложных систем связи. Полоса частот модуляции для I/Q-сигналов достигает 160 МГц, что обеспечивает возможность работы с широкополосными сигналами и высокоскоростными цифровыми форматами передачи данных.

В режиме генерации сигналов прибор демонстрирует высокую стабильность и качество выходного сигнала. Фазовый шум на частоте 900 МГц при отстройке 10 кГц составляет типично –112 дБн/Гц, что свидетельствует о низком уровне фазовых искажений и высокой чистоте сигнала. Это особенно важно для точных измерений и моделирования реальных условий передачи. Погрешность уровня выходного сигнала составляет всего ±0,20 дБ при частоте 1 ГГц, что гарантирует высокую точность настройки мощности. Диапазон выходной мощности варьируется от –120 до +25 дБм, что позволяет как генерировать слабые сигналы для чувствительных приёмников, так и мощные сигналы для тестирования усилителей и передатчиков. Коэффициент утечки мощности в соседний канал (ACLR) достигает значений –65/–70 дБн для сигналов LTE и W-CDMA, что свидетельствует о высокой избирательности и минимальном влиянии интерференции на соседние частоты.

В режиме анализа сигналов VXT Keysight M9421A-504 также демонстрирует выдающиеся характеристики. Диапазон частот совпадает с диапазоном генерации, что позволяет использовать один и тот же прибор для комплексного тестирования. Полоса анализа I/Q-сигналов составляет 160 МГц, что даёт возможность точно измерять параметры широкополосных сигналов. Фазовый шум в режиме анализа составляет типично –111 дБн/Гц при 900 МГц и отстройке 10 кГц, что обеспечивает высокую чувствительность и точность измерений. Погрешность измерения уровня сигнала также составляет ±0,20 дБ при 1 ГГц, что позволяет получать достоверные данные о мощности принимаемых сигналов.

Одним из важных параметров для цифровых систем связи является остаточный модуль вектора ошибки (EVM), который в данном устройстве составляет 0,8–0,85% для сигналов LTE и W-CDMA. Такой низкий уровень ошибок свидетельствует о высоком качестве анализа и способности прибора точно воспроизводить и оценивать сложные модуляционные форматы. Коэффициент утечки мощности в соседний канал в режиме анализа достигает –60/–65 дБн, что также говорит о высокой селективности и точности измерений.

Совместимость с современными слотами шасси PXIe и PXIe Hybrid делает VXT Keysight M9421A-504 универсальным и легко интегрируемым в различные тестовые системы и автоматизированные установки. Это позволяет использовать прибор в составе комплексных тестовых решений для разработки, производства и контроля качества радиочастотного оборудования.

Таким образом, векторный приёмопередатчик VXT Keysight M9421A-504 сочетает в себе широкий диапазон рабочих частот, высокую точность генерации и анализа сигналов, а также современные интерфейсы подключения, что делает его незаменимым инструментом для инженеров и исследователей, работающих в области радиосвязи и радиотехники. Высокие технические характеристики прибора позволяют решать задачи, связанные с тестированием сложных цифровых и аналоговых сигналов, обеспечивая при этом надёжность и воспроизводимость результатов.
