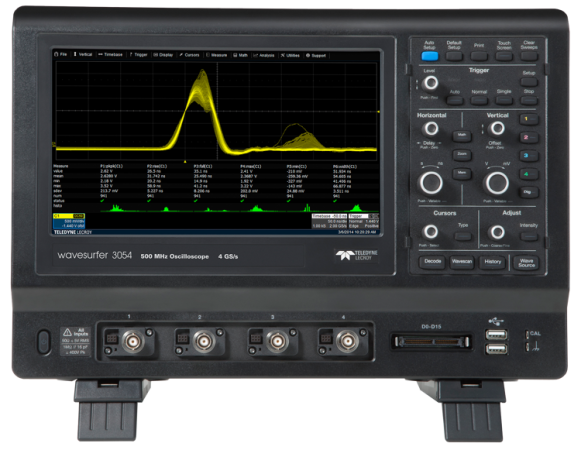

Цифровой запоминающий осциллограф Teledyne LeCroy WS3054 (демонстрационный)

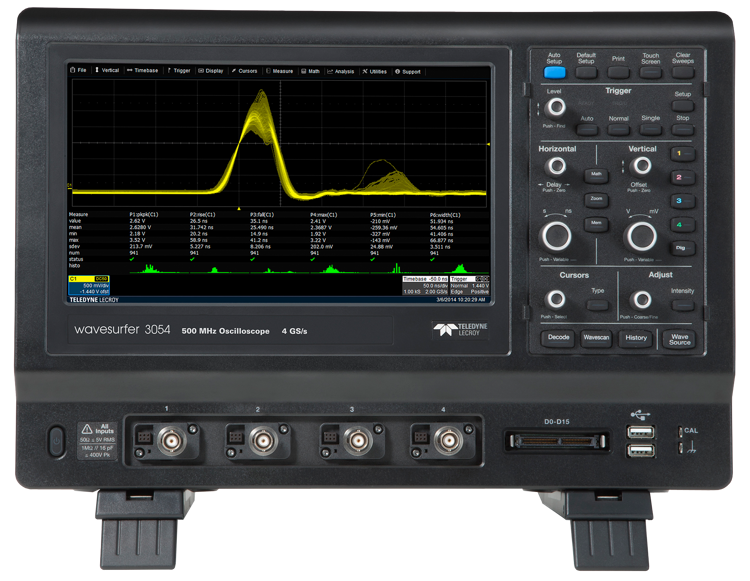

Цифровой запоминающий осциллограф Teledyne LeCroy WS3054 представляет собой высокотехнологичный инструмент, предназначенный для анализа электрических сигналов в широком диапазоне частот и сложных форм. Его универсальность обусловлена сочетанием мощных технических характеристик и продуманного дизайна, что делает его незаменимым помощником в лабораториях, на производственных линиях и при разработке передовых электронных систем. Четырехканальная архитектура устройства позволяет одновременно исследовать несколько сигналов, что особенно ценно при диагностике многокомпонентных схем, где важно отслеживать взаимодействие различных участков цепи.

Ключевой особенностью WS3054 является полоса пропускания 500 МГц, которая обеспечивает точное воспроизведение высокочастотных сигналов, включая импульсы с резкими фронтами и гармоники в радиочастотных диапазонах. Эта характеристика в тандеме с временем нарастания 800 пс (при сопротивлении 50 Ом) гарантирует, что даже самые быстрые переходные процессы будут захвачены без искажений. Частота дискретизации 4 Гвыб/с дополняет эти параметры, обеспечивая высокую временную разрешающую способность и возможность детализации микроскопических элементов сигнала. Такая комбинация позволяет инженерам уверенно работать с современными цифровыми интерфейсами, такими как USB 3.0 или HDMI, где критичны параметры временной синхронизации и целостности сигнала.

Точность измерений WS3054 подтверждается минимальными погрешностями: ±1,5% для коэффициента отклонения по вертикали при нулевом смещении и ±1×10⁻⁵ для коэффициента развертки. Это делает устройство надежным инструментом для калибровки и тестирования, где необходима стабильность показаний даже в условиях изменения внешних факторов. Вертикальное разрешение 8 бит, хотя и не самое высокое среди современных осциллографов, компенсируется объемом памяти 10 МБ на канал, что позволяет сохранять длительные формы сигналов без потери деталей. Это особенно актуально при анализе сложных последовательностей, таких как протоколы обмена данными или шумовые помехи.

Интерфейсная часть WS3054 демонстрирует гибкость: помимо стандартных портов Ethernet и пяти USB-разъемов, предусмотрена поддержка MicroSD-карт для расширения хранилища данных и опциональный GPIB-интерфейс, который остается востребованным в промышленных системах автоматизации. Сенсорный TFT-дисплей с разрешением WXGA (1024×600) обеспечивает четкое отображение информации и интуитивное управление, что упрощает настройку параметров даже в условиях ограниченного времени.

Таким образом, Teledyne LeCroy WS3054 сочетает в себе мощные измерительные возможности, надежность и удобство эксплуатации, подходя для задач от разработки высокоскоростных электронных устройств до сертификационного тестирования компонентов. Его параметры удовлетворят требованиям профессионалов, работающих в области телекоммуникаций, энергетики и микроэлектроники, обеспечивая баланс между производительностью и доступностью.
