Артикул:
m-990264
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
53104-13
Количество каналов
—
4
Полоса пропускания
—
1 ГГц
Все характеристики
2 325 144 руб.
/шт 4 745 192 руб.
-51%
Экономия
2 420 048 руб.
Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

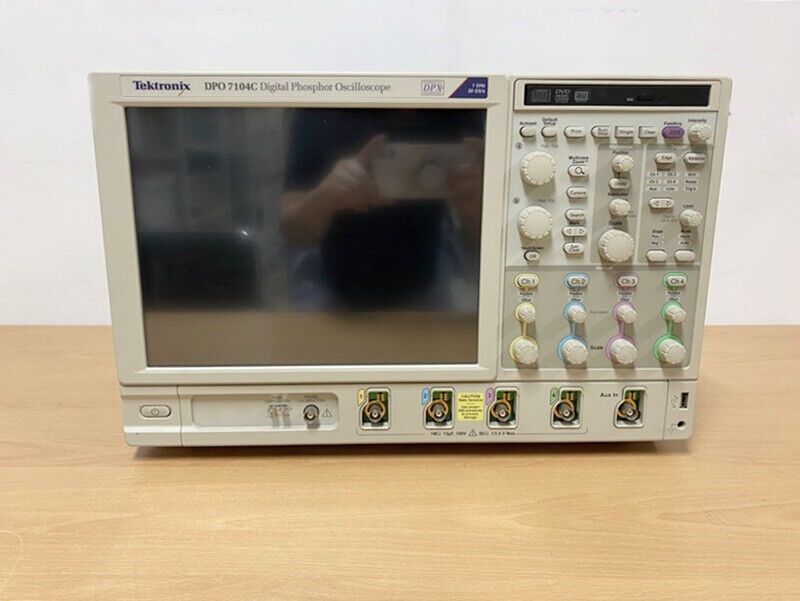

Цифровой осциллограф Tektronix DPO7104C представляет собой высокопроизводительный инструмент для точного анализа электрических сигналов в самых разных областях — от научных исследований до промышленной электроники. Этот прибор внесён в Государственный реестр средств измерений под номером 53104-13, что подтверждает его соответствие строгим требованиям точности и надёжности. Он оснащён четырьмя независимыми каналами, что позволяет одновременно наблюдать и анализировать несколько сигналов без необходимости переключения, обеспечивая комплексное представление о работе исследуемой схемы.
Ширина полосы пропускания осциллографа составляет 1 гигагерц, что делает его пригодным для работы с высокочастотными сигналами. Частота дискретизации достигает 5 гигагерц на каждый канал, благодаря чему сохраняется точная форма сигнала даже при кратковременных и стремительных изменениях. Высокое быстродействие обеспечивается также скоростью захвата FastAcq — более 250 000 осциллограмм в секунду одновременно по всем четырём каналам. Это критически важно для обнаружения и анализа редких или кратковременных аномалий, которые могли бы остаться незамеченными менее производительным оборудованием.
Скорость нарастания сигнала в 300 пикосекунд позволяет точно измерять резкие фронты импульсов. При этом вертикальное разрешение составляет 8 бит, что даёт хорошую детализацию по амплитуде, а при использовании режима усреднения оно может превышать 11 бит, улучшая точность отображения слабых и шумных сигналов.
Встроенные интерфейсы USB, GPIB, LAN и DVI обеспечивают гибкость при подключении осциллографа к различным устройствам, включая компьютеры, лабораторные стенды и системы автоматизированного управления. Это делает Tektronix DPO7104C удобным элементом встраиваемых решений для автоматизированного тестирования. А дисплей с разрешением XGA 1240×768 пикселей обеспечивает чёткое и детализированное отображение сигналов, упрощая их визуальный анализ даже при сложной многоканальной работе.
Tektronix DPO7104C — это не просто осциллограф, а мощный инструмент для глубокого анализа, разработанный с учётом самых высоких требований профессионалов.
Документы
Госреестр 53104-13
346,8 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
53104-13 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
20 Гвыб/c |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, GPIB, DVI-I |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
1 |
| Система вертикального отклонения | ||
| Входные каналы | 4 | |
| Полоса пропускания (расширенная полоса DSP) | нет | |
| Время нарастания (расширенная полоса DSP) | нет | |
| Аналоговая полоса пропускания (-3 дБ) | 1 ГГц | |
| Время нарастания от 10 % до 90 % (ном.) | 300 пс | |
| Время нарастания от 20 % до 80 % (ном.) | 200 пс | |
| Погрешность усиления постоянного напряжения | ±1 % со смещением/положением равным 0 | |
| Ограничение полосы пропускания | В зависимости от модели: 3,0 ГГц, 2,5 ГГц, 2 ГГц, 1 ГГц, 500 МГц, 250 МГц или 20 МГц | |
| Режим входа | Связь по перем. току, связь по пост. току, земля | |
| Входное сопротивление (выбирается программно) | 1 МОм ±1 %, 13 пФ ± 2 пФ или 50 Ом ± 1 % | |
| Чувствительность входа | 1 МОм: от 1 мВ/дел до 10 В/дел; 50 Ом: от 1 мВ/дел до 1 В/дел | |
| Разрешение по вертикали | 8 бит (>11 бит с усреднением) | |
| Макс. входное напряжение, 1 МОм | 150 В Кат. I, снижается с крутизной 20 дБ/декаду до 9 В (ср.кв.) на частоте выше 200 кГц | |
| Макс. входное напряжение, 50 Ом | 5 В (ср.кв.), с пиковыми значениями менее Ѓ}24 В | |
| Диапазон положений | ± 5 делений | |
| Диапазон чувствительности | от 1 мВ/дел до 50 мВ/дел: ± 1 Вот 50,5 мВ/дел до 99,5 мВ/дел: ± 1,5 В – 10 деленийот 100 мВ/дел до 500 мВ/дел: ± 10 Вот 505 мВ/дел до 995 мВ/дел: ± 15 В – 10 деленийот 1 В/дел до 5 В/дел: ± 100 Вот 5,05 В/дел до 10 В/дел: ± 150 В – 10 делений | |
| Погрешность | от 1 мВ/дел до 9,95 мВ/дел: ± 0,2 % (чувствительность-положение) ± 0,1 дел ± 1,5 мВот 10 мВ/дел до 99,5 мВ/дел: ± 0,35 % (чувствительность-положение) ± 0,1 дел ± 1,5 мВот 100 мВ/дел до 1 В/дел: ± 0,35 % (чувствительность-положение) ± 0,1 дел ± 15 мВот 1,01 В/дел до 10 В/дел: ± 0,25 % (чувствительность-положение) ± 0,1 дел ± 150 мВ | |
| Задержка между любыми двумя каналами (ном.) | ≤100 пс (50 Ом, связь по пост. току и равна В/дел при чувствительности равной или больше 10 мВ/дел) | |
| Развязка между каналами (любые два канала при одинаковой вертикальной чувствительности) (ном.) | ≥100:1 на частоте ≤100 МГц;30:1 от 100 МГц до 2,5 ГГц> 20:1 от 2,5 до 3,5 ГГц | |
| Система горизонтальной развертки | ||
| Диапазон разверток | от 50 пс/дел до 1000 с/дел | |
| Диапазон разверток с опцией 2SR | от 25 пс/дел до 1000 с/дел | |
| Разрешение по времени (в режиме ET/IT) | 500 фс | |
| Диапазон задержки развертки | от 5 нс до 250 с | |
| Временной сдвиг между каналами | Диапазон ± 75 нс | |
| Погрешность измерения интервала | ((0,06/частота дискретизации)+(2,5 % от макс. показаний)) ср.кв. | |
| Джиттер запуска (ср.кв.) | 1,5 пс (ном.) с выключенным режимом улучшенного запуска< 100 фс с включенным режимом улучшенного запуска | |
| Собственный джиттер | <1 пс ср.кв. (<2 пс пиковый) для длительности записи <10 мкс (ном.)<2,5 пс ср.кв. для длительности записи <30 мс<65 х 10-12 для длительности записи <10 с | |
| Погрешность развертки | ± 2,5×10-6 + старение <1×10-6 в год | |
| Частота дискретизации реального времени | Основное значение | с опцией 2SR |
| 1 канал (макс): 20 Гвыб./с | 40 Гвыб./с | |
| 2 канала (макс): 10 Гвыб./с | 20 Гвыб./с | |
| 3 канала (макс): 5 Гвыб./с | 10 Гвыб./с | |
| Частота дискретизации в эквивалентном времени (макс) | 4 Твыб./с (для повторяющихся сигналов) | |
| Максимальная длина записи на канал | в стандартной конфигурации: 40 M (1 канал), 20 М (2 канала), 10 M (4 канала)с опцией 2RL: 80 M (1 канал), 40 М (2 канала), 20 M (4 канала)с опцией 5RL: 200 M (1 канал), 100 М (2 канала), 50 M (4 канала)с опцией 10RL: нет | |
| Максимальная длительность при максимальном разрешении реального времени (1 канал) | ||
| Разрешение | Основное значение | с опцией 2SR |
| 50 пс (10 Гвыб./с) | 25 пс (20 Гвыб./с) | |
| Макс. длительность со стандартной длиной записи и частотой дискретизации | 2 мс | 1 мс |
| Макс. длительность с опцией 2RL | 4 мс | 2 мс |
| Макс. длительность с опцией 5RL | 10 мс | 5 мс |
| Макс. длительность с опцией 10RL | - | - |
| Режимы захвата | ||
| Режим захвата FastAcq | FastAcq оптимизирует анализ динамических сигналов и захват редких событий | |
| Максимальная скорость захвата FastAcq | >250000 раз в секунду одновременно по всем 4 каналам | |
| База данных сигналов | Заполнение базы данных сигналов позволяет строить трехмерную диаграмму с осями: амплитуда, время, количество | |
| Выборка | Захват выбираемых значений | |
| Обнаружение пиковых значений | Захват коротких глитчей на всех частотах дискретизации реального времени: 1/частоту дискретизации при ≤10 Гвыб./с 0,35 % (чувствительность-положение)от 100 мВ/дел до 1 В/дел: ±от 1,01 В/дел до 10 В/дел: ± | |
| Задержка между любыми двумя каналами (ном.) | ≤ | |
| Развязка между каналами (любые два канала при одинаковой вертикальной чувствительности) (ном.) | ≥Усреднение по выборке в реальном времени снижает случайный шум и повышает разрешение | |
| Режим захвата FastFrame™ | Память сигнала разбивается на сегменты; максимальная скорость захвата >310000 сигналов в секунду.С каждым событием регистрируется время возникновения. Средство поиска фреймов помогает визуально идентифицировать переходные процессы | |
| Режим прокрутки | До 10 Мвыб./с с максимальной длиной записи 40 М | |
| Система запуска Pinpoint® | ||
| Чувствительность | ||
| Внутренняя, связь по постоянному току | 0,7 дел. от 0 Гц до 50 МГц, повышается до 1,2 дел. на границе номинальной аналоговой полосы (ном.);2,5 дел. на 3,5 ГГц с расширенной полосой DSP | |
| Внешняя (дополнительный вход) 1 МОм | 250 мВ от 0 Гц до 50 МГц, повышается до 350 мВ на 250 МГц (ном.) | |
| Параметры системы запуска | ||
| Режимы запуска от события A и задержанного события B | Фронт, глитч, поврежденный импульс, ширина, время перехода, таймаут, шаблон, состояние, установка/удержание, окно – все режимы, кроме фронта, шаблона и состояния, могут быть логическими состояниями, распознаваемыми по двум каналам | |
| Типы запуска от низкоскоростных последовательных протоколов (только для события A) | I2C, SPI и RS-232 (стандарт). Шина CAN доступна с опцией LSA. Запуск по адресу, данным и специальным состояниям установки соединения и другим условиям | |
| Основные режимы запуска | Автоматический, нормальный и однократный | |
| Расширенные режимы запуска | Выбираются пользователем; возможна коррекция задержки между каналом запуска и каналом захвата данных (поддерживаются все типы запуска Pinpoint для событий A и B, за исключением запуска по шаблону и типов запуска, недоступных в FastAcq) | |
| Последовательность запуска | Основная, задержка по времени, задержка по событиям, сброс по времени, сброс по состоянию, сброс по переходу. Все последовательности могут включать отдельную горизонтальную задержку после запуска для позиционирования окна захвата во времени | |
| Типы запуска по коммуникационным сигналам | Необходима опция MTMПоддержка AMI, HDB3, BnZS, CMI, MLT3 и коммуникационных сигналов с кодировкой NRZВозможность выбора положительной или отрицательной единицы, формы нулевого импульса или формы глаза в зависимости от требований стандарта | |
| Запуск по последовательным шинам | Только для моделей DPO7254 и DPO7354 с опцией PTMРаспознание слов длиной до 64 бит, биты, указанные в двоичном (высокий, низкий, не важно) или шестнадцатеричном форматеЗапуск по данным с кодировкой NRZ со скоростью до 1,25 Гбит/с | |
| Форматы запуска по видеосигналу и частоте кадров | Запуск по отрицательным синхроимпульсам композитного видеосигнала, поле 1 или поле 2 для чересстрочных систем, любое поле, конкретная строка или любая строка для чересстрочных и прогрессивных системПоддерживаются системы NTSC, PAL, SECAM и HDTV 1080/24sF, 1080p/25, 1080i/50, 1080i/60, 1080p/24, 720p/60, 480p/60 | |
| Система восстановления тактовой частоты | Только для моделей DPO7254 и DPO7354 с опцией PTM или MTM | |
| Полоса ФАПЧ системы восстановления тактовой частоты | Фиксированное значение ≪Частота следования битов/500≫ | |
| Диапазон частот | от 1,5 Мбит/с до 1,25 Гбит/с | |
| Джиттер системы восстановления тактовой частоты (ср.кв.) | 20 пс (ср.кв.) + 1,25 % от единичного интервала ср.кв. для шаблонов данных PRBS20 пс (ср.кв.) + 1,25 % от единичного интервала ср.кв. для повторяющегося шаблона данных “0011” | |
| Диапазон слежения/захвата | ± 5 % от требуемой тактовой частоты (ном.) | |
| Максимальная амплитуда сигнала, необходимая для восстановления тактовой частоты | 1 дел. (ампл.) со скоростью до 1,25 Гбит/с (ном.) | |
| Диапазон уровней внутреннего запуска | ± 12 делений от центра экрана | |
| Вход запуска AUX | Интерфейс TekVPI; ± 5 В (50 Ом); 150 В Кат. I, снижается с крутизной 20 дБ/декаду до 9 В (ср.кв.) выше 200 кГц (1 МОм) | |
| Линия | Фиксированное значение 0 В | |
| Режим связи входа запуска | Постоянный ток, переменный ток (подавляет частоты <60 Гц), подавление ВЧ (подавляет частоты >30 кГц), подавление НЧ (подавляет частоты <80 кГц), подавление шума (снижает чувствительность) | |
| Диапазон удержания сигнала запуска | от 250 нс до 12 с | |
| Режимы запуска | ||
| Фронт | Передний или задний фронт по любомуканалу или на дополнительном входе на передней панели. Связь по постоянному току, переменному, току, с подавлением шума, подавлением ВЧ и подавлением НЧ. | |
| Глитч | Запуск по глитчам или подавление глитчей положительной, отрицательной или любой полярности. Минимальная ширина глитчей 170 пс (ном.) с временем повторного взвода 250 пс (для DPO7254 или DPO7354) | |
| Ширина | Запуск по ширине положительных или отрицательных импульсов в пределах или за пределами выбранного интервала (от 225 пс) | |
| Поврежденный импульс | Запуск от импульса, который пересек один порог, но не пересек второй порог перед повторным пересечением первого порога. События могут квалифицироваться по времени или по логике | |
| Таймаут | Запуск по событию, которое сохраняет высокий, низкий или любой уровень в течение указанного периода. Возможен выбор интервала от 300 пс. | |
| Переход | Запуск по фронту импульса, короче или длиннее указанной величины. Возможен выбор от 300 пс | |
| Установка/удержание | Запуск по нарушению времени установки и времени удержания между тактовой частотой и данными, присутствующими на любых двух входных каналах | |
| Шаблон | Запуск по шаблону, который нарушается или остается правильным в течение указанного периода времени. Шаблон (AND, OR, NAND, NOR) определяется для четырех входных каналов как высокий, низкий или все равно | |
| Состояние | Любое логическое сочетание каналов (1, 2, 3), тактируемое по фронту канала 4.Запуск по фронту или спаду сигнала тактовой частоты | |
| Окно | Запуск по событию, которое входит или выходит из окна, определяемого двумя настраиваемыми порогами. Событие может квалифицироваться по времени или по логике | |
| Задержка запуска по времени | от 5 пс до 250 с | |
| Задержка запуска по событиям | от 1 до 10000000 событий | |
| Коммуникационные стандарты | Поставляется в составе опции MTM. Поддерживает AMI, HDB3, BnZS, CMI, MLT3 и сигналы с кодировкой NRZ | |
| I2C, SPI и RS-232 | Запуск по протоколу на осциллографах DP07054, DPO7154, DPO7254 или DPO7354 | |
| CAN | Запуск по протоколу на осциллографах DP07054, DPO7154, DPO7254 или DPO7354 при установке опции LSA | |
| Шаблон последовательного сигнала (опция PTM) | Захват последовательных потоков данных с восстановлением встроенной тактовой частоты для стандартов NRZ со скоростью до 1,25 Гбит/с. Возможно расширение системы запуска от шаблона для выполнения повторяющихся захватов длинных последовательностей данных | |
| Измерение параметров сигнала | ||
| Автоматические измерения | 53 вида, из которых 8 могут отображаться на экране одновременно; статистическая обработка измерений, определяемые пользователем эталонные уровни, измерение в интервалах, выделяющих специальные события | |
| Параметры, относящиеся к амплитуде | Амплитуда, высокий уровень, низкий уровень, максимум, минимум, от пика до пика, среднее значение, циклическое среднее, среднеквадратическое значение, циклическое среднеквадратическое значение, положительный глитч, отрицательный глитч | |
| Параметры, относящиеся ко времени | Длительность переднего фронта, длительность заднего фронта, длительность положительного импульса, длительность отрицательного импульса, скважность положительных импульсов, скважность отрицательных импульсов, период, частота, задержка | |
| Комбинация | Область, циклическая область, фаза, ширина пакета | |
| Параметры, относящиеся к гистограмме | Счетчик сигналов, попадание в заданные пределы, попадание в пиковое значение, медиана, максимум, минимум, от пика до пика, среднее (μ), стандартное отклонение (сигма), μ+1 сигма, μ+2 сигмы, μ+3 сигмы | |
| Параметры, относящиеся к глазковой диаграмме | Коэффициент контрастности (абсолютный, %, дБ), высота глаза, ширина глаза, вершина глаза, основание глаза, % пересечения, джиттер (ампл., ср.кв., 6 сигма), шум (ампл., ср.кв.), отношение сигнал/шум, циклические искажения, коэффициент добротности | |
| Обработка сигналов | ||
| Арифметические функции | Сложение, вычитание, умножение, деление сигналов и скалярных величин | |
| Алгебраические выражения | Определение сложных алгебраических выражений, которые могут включать сигналы, скалярные величины, определяемые пользователем переменные и результаты параметрических измерений, например, Интеграл (Кан.1 – Среднее (Кан.1)) x 1,414 x Перем.1) | |
| Математические функции | Среднее, обратная величина, интеграл, производная, корень квадратный, экспонента, Log10, Loge, абсолютное значение, округление вверх, округление вниз, минимум, максимум, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh | |
| Сравнение | Результат сравнения >, <, >=, <=, ==, != | |
| Операции в частотной области | Амплитуда и фаза спектра, реальный и мнимый спектр | |
| Единицы измерения по вертикальной шкале | Амплитуда: линейные единицы, дБ, дБм.Фаза: градусы, радианы, групповая задержка. IRE и мВ | |
| Оконные функции | Прямоугольник, Хэмминг, Хеннинг, Кайзер-Бессель, Блекман-Харрис, Гаусс, Flattop2, Tek Exponential | |
| Определение сигналов | Произвольное математическое выражение | |
| Функции фильтрации | Определяемые пользователем фильтры. Пользователь определяет фильтр, указывая коэффициенты фильтра. В комплект поставки входят файлы фильтров | |
| Функция маскирования | Функция, создающая базы данных сигналов на основе захваченных сигналов. Можно определить счетчик образцов | |
| Параметры отображения | ||
| Тип дисплея | Жидкокристаллическая активная цветная матрица | |
| Размер дисплея | Диагональ: 307,3 мм (12,1 дюйма) | |
| Разрешение | XGA 1240×768 пикселей | |
| Режимы отображения | Векторы, точки, переменное послесвечение, бесконечное послесвечение | |
| Палитра | Обычная, зеленая, серая, температурная, спектральная и определяемая пользователем | |
| Формат отображения | YT, XY | |
| Интерфейс | USB 2.0, Видеопорт VGA, Порт GPIB | |
| Общие данные | ||
| Габаритные размеры | Настольный вариант | Стоечный вариант |
| 292х451х265 мм (11,48х17,75х10,44 дюймов) | 323х479х231,75 мм (12,25х18,85х9,12 дюймов) | |
| Масса | Настольный вариант | Стоечный вариант |
| Нетто: 15 кг (32 фунта)Брутто: 28,9 кг (63,75 фунта) | Нетто: 17,4 кг (37,5 фунтов)Монтажный комплект: 2,5 кг (5,5 фунтов) | |
