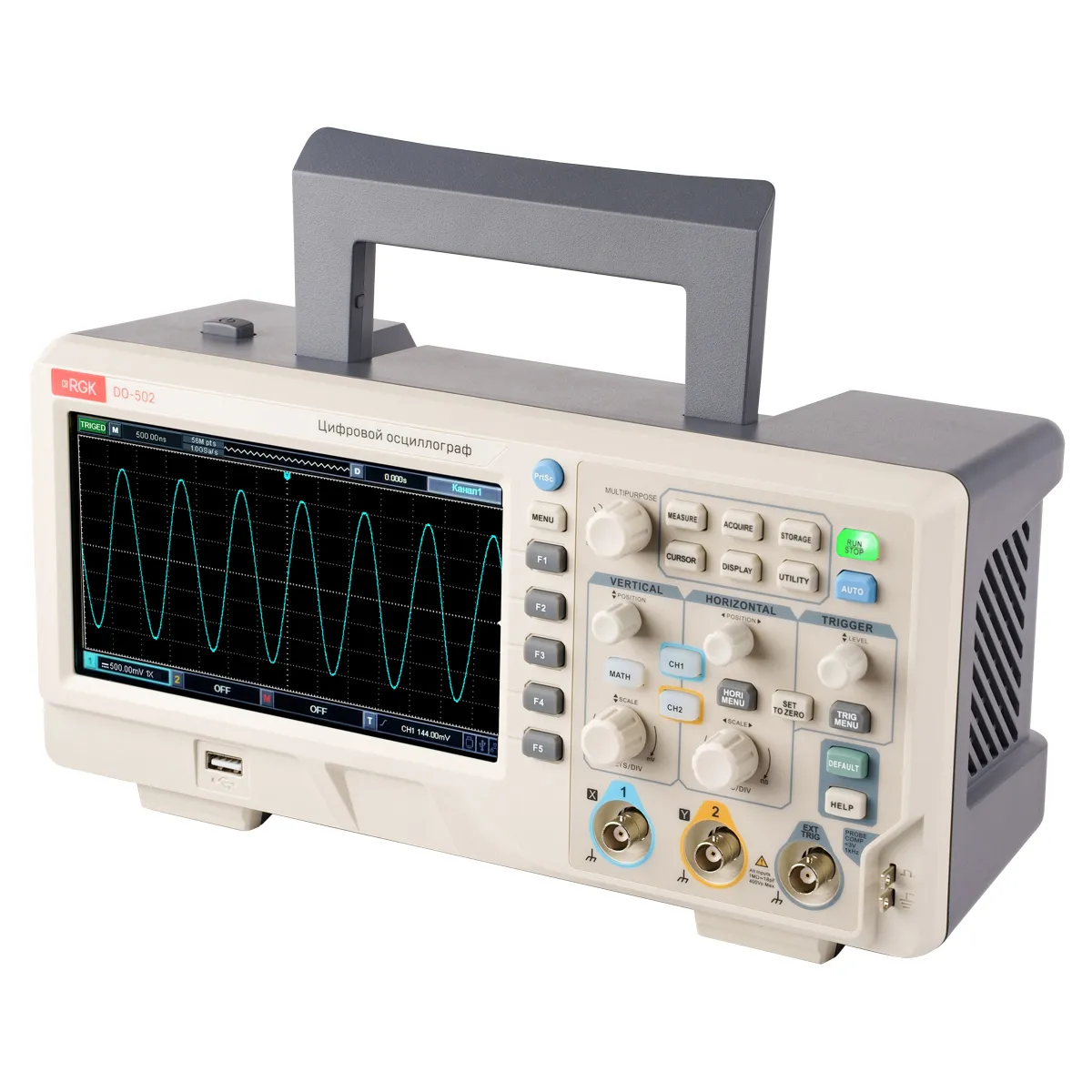

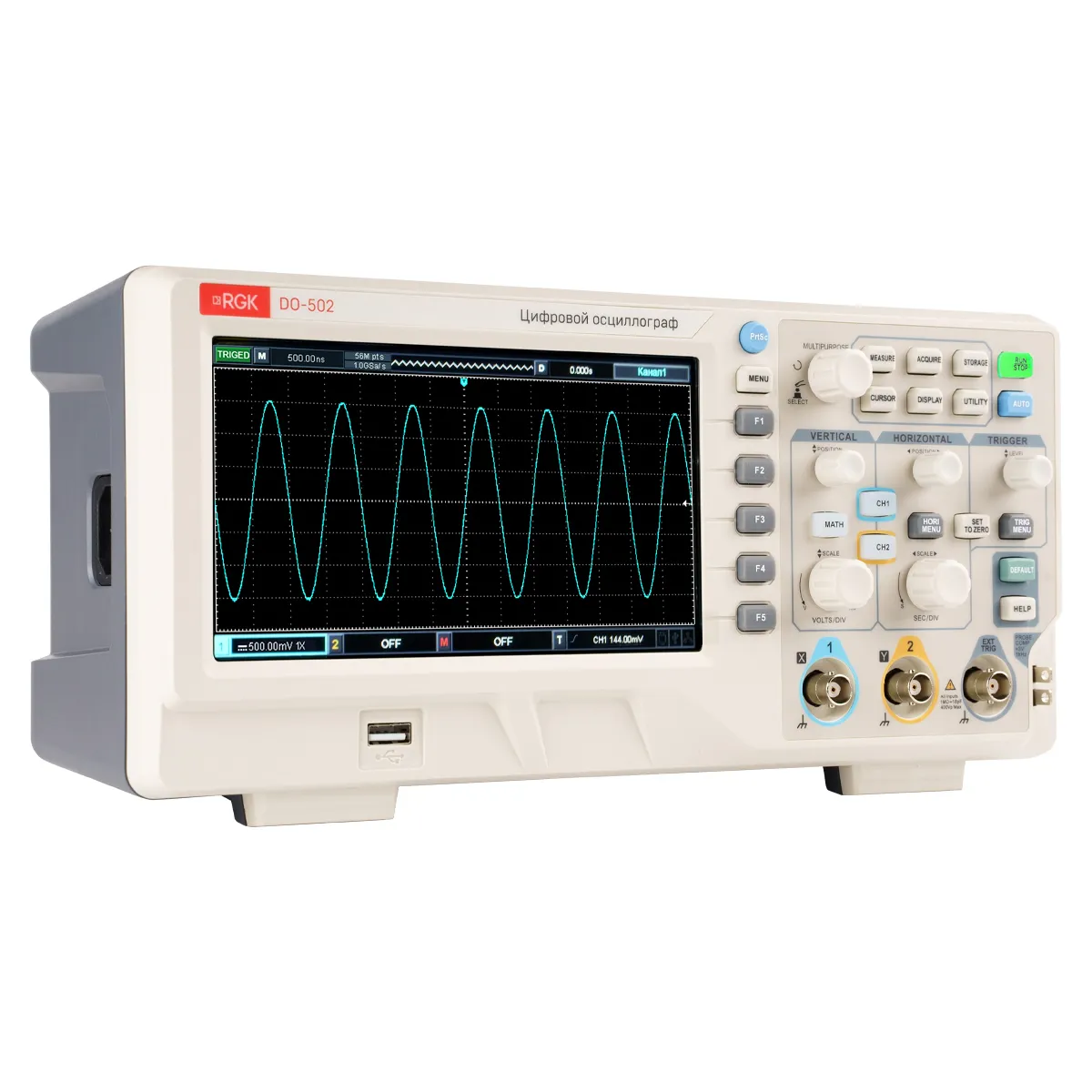

Цифровой осциллограф RGK DO-502 предназначен для измерения и исследования параметров сигналов в полосе частот от 0 до 50 МГц. Это 2-канальный цифровой осциллограф, который ориентирован на применение в лабораториях, сервисных центрах и образовательных учреждениях. Модель обладает максимальной частотой дискретизации 500 МГц, а ширина полосы пропускания составляет 50 МГц. RGK DO-502 имеет инструменты для тщательного анализа данных.

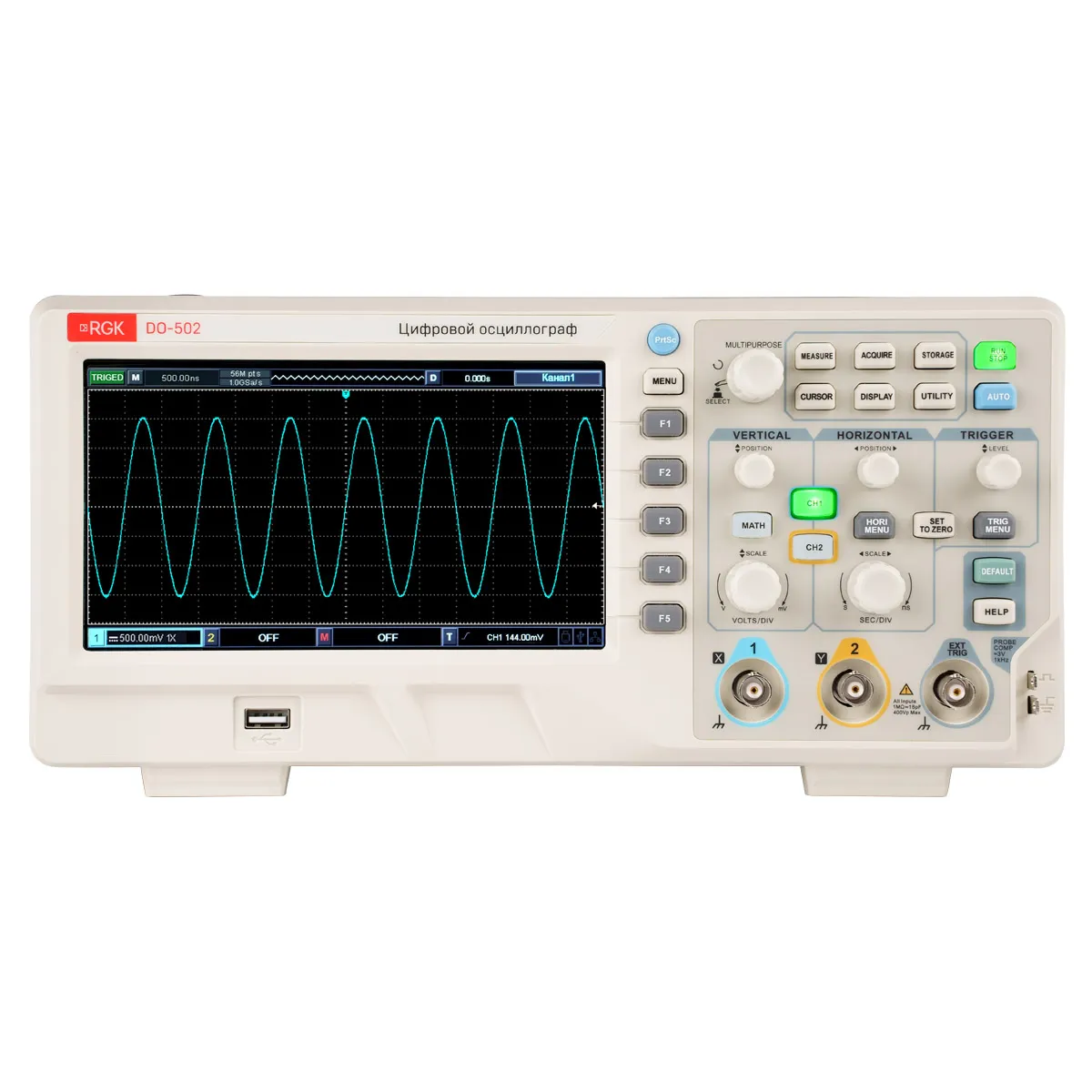

Цифровой осциллограф RGK DO-502 оснащен передней панелью, обеспечивающей наглядный доступ ко всем функциям и простое выполнение различных операций. Регуляторы развертки и положения осциллограмм каждого канала реализуют наглядные операции, привычные для пользователей традиционных осциллографов. За счет этого пользователи могут приступать к работе, не затрачивая длительного времени на изучение и освоение.
Для ускорения настройки и упрощения процедуры измерений можно воспользоваться кнопкой AUTO, и осциллограф настроит оптимизированное изображение осциллограммы.
Помимо удобства в работе, осциллограф RGK DO-502 обладает высокими техническими характеристиками и оснащен эффективными функциями, позволяющими ускорить выполнение измерительных задач. Обеспечивая высокую частоту дискретизации в реальном времени и в эквивалентном режиме, этот осциллограф позволяет наблюдать более высокочастотные и быстро изменяющиеся сигналы. Яркий жидкокристаллический дисплей и математические функции позволяют быстро и четко наблюдать, и анализировать сигнал.
Особенности:
- два аналоговых канала;
- жидкокристаллический TFT-дисплей с высоким разрешением 800х480 пикселей;
- поддержка запоминающих устройств типа USB Plug and Play и возможность обмена данных с компьютером по интерфейсу USB;
- автоматическая настройка отображения осциллограмм и состояния осциллографа;
- функция сохранения и воспроизведения осциллограмм;
- функция расширения окна и высокоточный анализ параметров и особенностей осциллограмм;
- автоматическое измерение 34 параметров сигнала;
- функция измерения и автоматического отслеживания;
- встроенная функция быстрого преобразования Фурье (FFT);
- математические операции над осциллограммами (включая сложение, вычитание, умножение и деление);
- запуск по фронту, по синхроимпульсу видеосигнала, по наклону фронта, по длительности импульса, поочередный запуск и другие функции;
- многоязычное меню с возможностью выбора языка, включая русский;
- справочная информация на нескольких языках.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
50 МГц |
|
Частота дискретизации
|
0,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейсы
|
USB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |

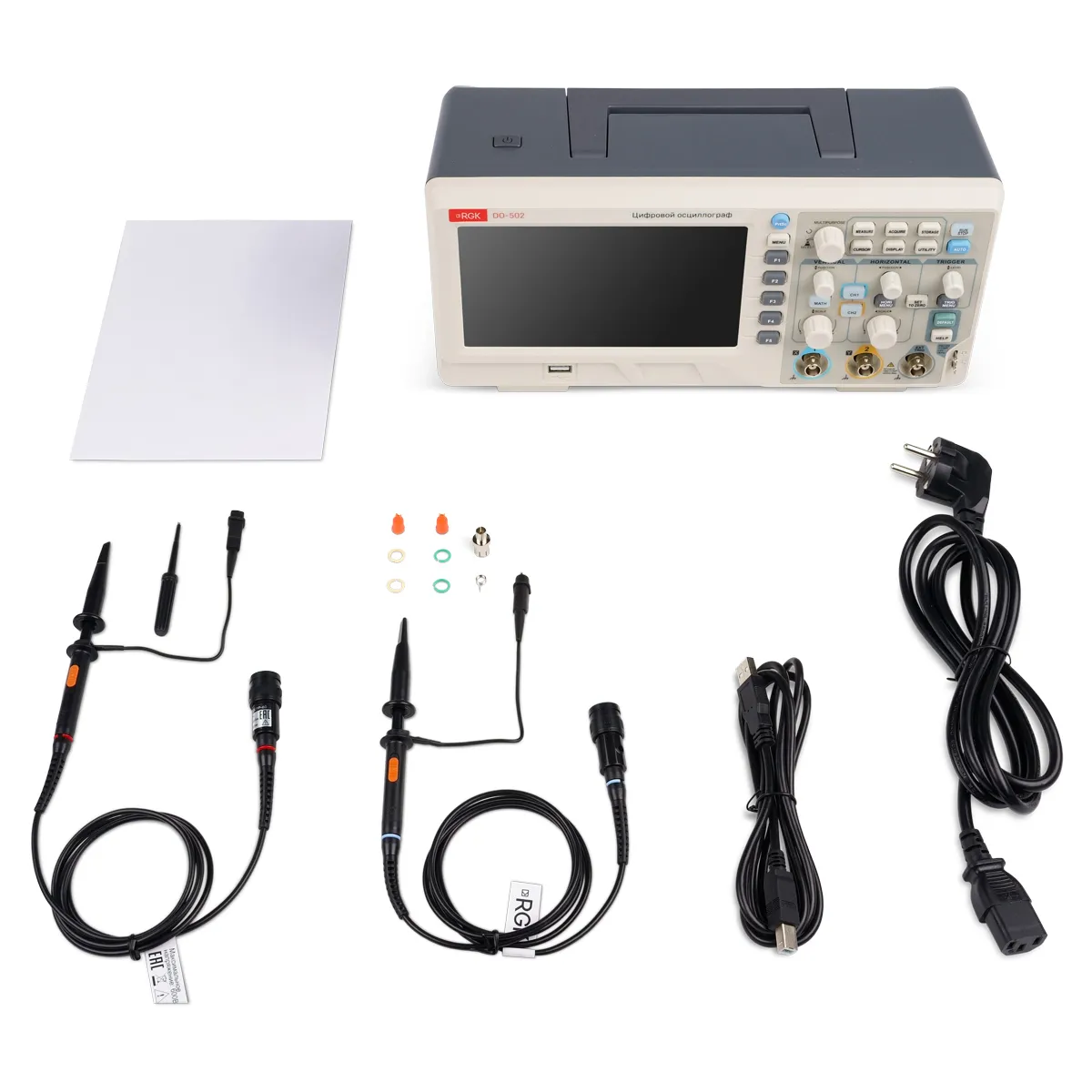

- Цифровой осциллограф RGK DO-502
- Кабель питания

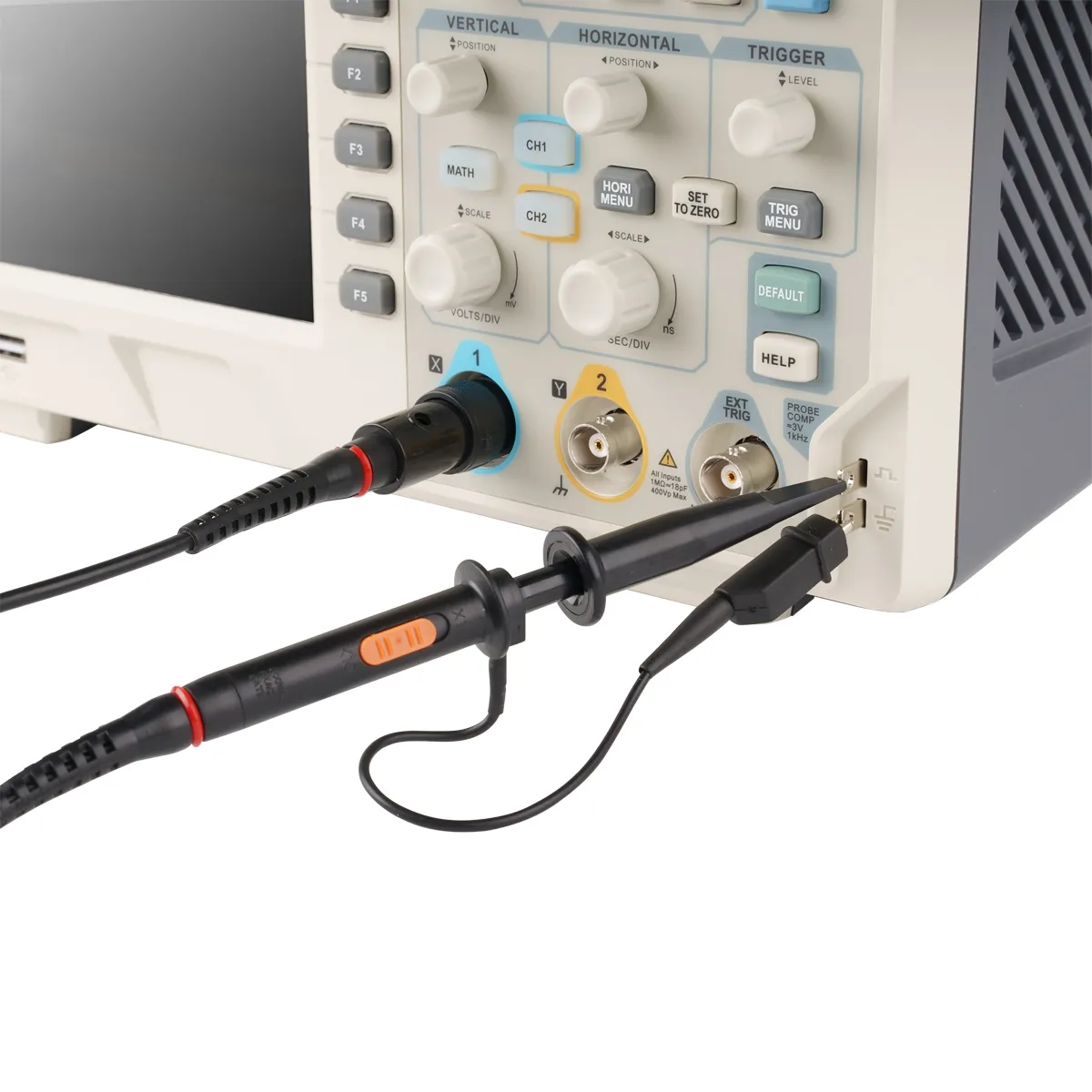

- Пассивный пробник
- USB-кабель
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц |
| Время нарастания фронта импульса | ≤7 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 500 Мвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 7 дюймов |
| Разрешение дисплея | 800х480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 152 х 311 х 137 мм |
| Масса | 2 кг |
