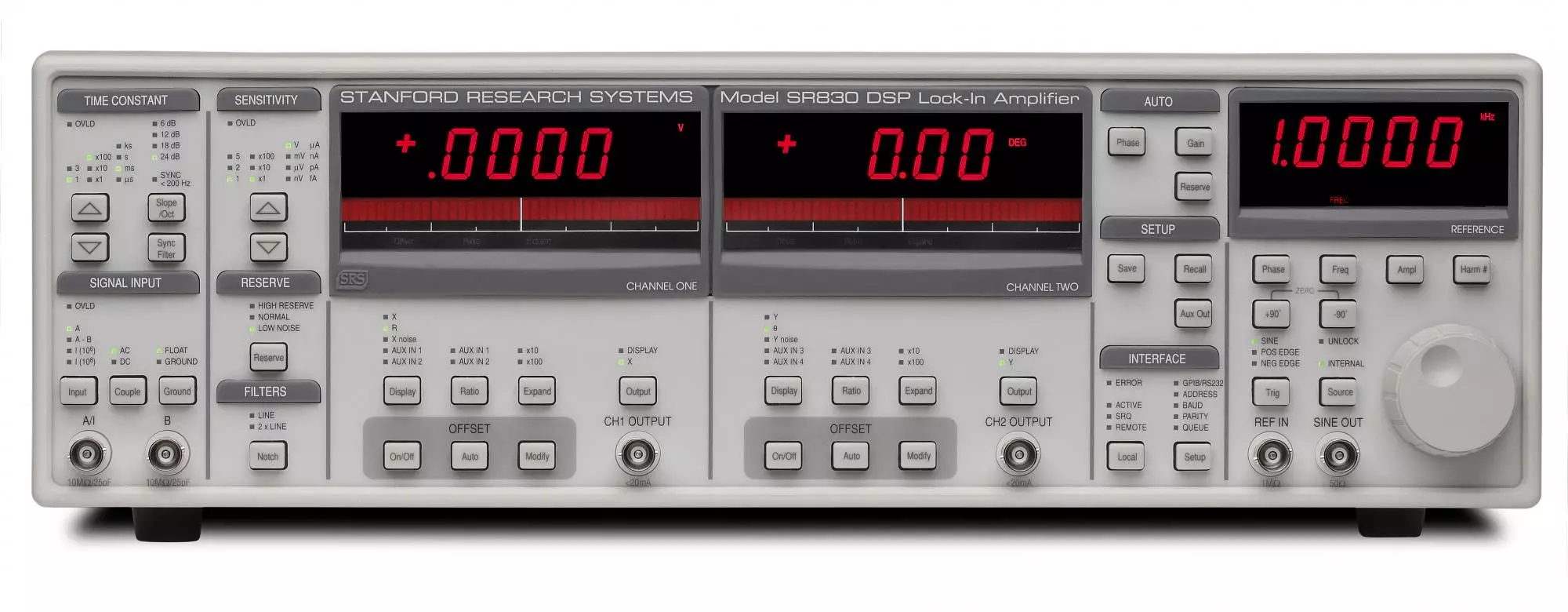

Синхронный двухфазный усилитель SRSys SR830 является высококачественным инструментом, предназначенным для точных измерений в области науки и техники. Он обеспечивает широкий диапазон частот от 1 мГц до 102,4 кГц, что делает его идеальным для работы с различными экспериментальными установками и приложениями. Устройство оснащено встроенным генератором опорной частоты, который позволяет пользователю легко настраивать необходимые параметры, обеспечивая стабильность и точность в проведении исследований.
Одной из ключевых характеристик SR830 является его высокая точность частоты, которая составляет всего 0,0025% плюс 30 мкГц. Это позволяет значительно минимизировать погрешности в измерениях, что особенно важно в научных экспериментах и промышленных приложениях. Динамический запас усилителя превышает 100 дБ, что гарантирует его способность обрабатывать сигналы с высоким уровнем шумов и обеспечивать чистоту выходного сигнала.
Усилитель также предлагает гибкость в настройке временных констант выходных фильтров, которые варьируются от 10 мкс до 30 000 с. Пользователи могут выбирать крутизну наклона фильтров, что позволяет адаптировать устройство под конкретные требования эксперимента. Максимальный входной уровень составляет 12 Впик-пик, а выходной уровень достигает 20 Впик-пик, что делает SR830 мощным инструментом для работы с разнообразными сигналами.
Интерфейсы GPIB и RS-232 обеспечивают удобное подключение и интеграцию с другими устройствами и системами, что делает SR830 универсальным решением для лабораторных условий. В целом, синхронный двухфазный усилитель SRSys SR830 является надежным и высокоэффективным инструментом, который отвечает современным требованиям научных исследований и позволяет достигать высоких результатов в различных областях.
- Усилитель синхронный цифровой SR830
- Сетевой шнур
- Руководство по эксплуатации
- Комплект для монтажа в стойку
| Тракт сигнала | |
| Вход напряжения | Только A, только B или дифференциальный (A-B) |
| Чувствительность | 2 нВ … 1 В |
| Вход тока | Широкополосный 106 В/А или малошумящий 108 В/А |
| Входной импеданс | Напряжение: 10 МОм + 25 пФ (AC или DC); Ток: 1 кОм относит. виртуальной земли |
| Погрешность усиления | ± 1 % |
| Шум | 6 нВ/√Гц при 1 кГц |
| 0,13 пА/√Гц при 1 кГц (106 В/А) | |
| 0,013 пА/√Гц при 100 Гц (108 В/А) | |
| Сетевой фильтр | 50/60 Гц или 100/120 Гц |
| Коэф. ослабления синфазной помехи (CMRR) | 100 дБ до 10 кГц со спадом 6 дБ/окт выше 10 кГц |
| Динамический запас | >100 дБ (без предфильтров) |
| Стабильность | 0,0005%/°C |
| Опорный канал | |
| Частотный диапазон | 0,2 Гц … 200 кГц |
| Вход | TTL-уровень или синус (400 мВпик-пик) |
| Импеданс | 1 Мом, 25 пФ |
| Разрешение установ. фазы | 0,01º (передняя панель), 0,008º (через интерфейс компьютера) |
| Абсолютная фазовая ошибка | < 1º |
| Относительная фазовая ошибка | < 0,001º |
| Ортогональность | 90º ± 0,001º |
| Фазовый шум | Внутренний опорный сигнал: Синтезированный, < 0,0001º скз на 1 кГц |
| Внешний опорный сигнал: 0,005º скз на 1 кГц (врем. константа 100 мс, 12 дБ/окт) | |
| Фазовый дрейф | < 0,01%/º ниже 10 кГц |
| < 0,1%/º выше 10 кГц | |
| Обнаружение гармоник | 2F, 3F… nF до 102 кГц (n < 19,999) |
| Демодулятор | |
| Стабильность выхода | Цифровой выход и дисплей: нет дрейфа Аналоговые выходы: < 0,0005%/ºC для всех настроек динамического запаса |
| Подавление гармоник | - 90 дБ |
| Постоянная времени | 10 мкс — 30 кс ( спад АЧХ 6, 12, 18 или 24 дБ/октаву). Синхронные фильтры — ниже 200 Гц |
| Встроенный генератор частоты | |
| Частотный диапазон | 1 мГц … 102 кГц |
| Погрешность частоты | 0,0025% + 30 мкГц |
| Разрешение частоты | 4½ разярда или 0,1 мГц (что больше) |
| Суммарный коэффициент гармоник | -80 дБ на частоте < 10 кГц |
| -70 дБ на частоте > 10 кГц | |
| или 1В среднеквадратичное значение | |
| Выходной уровень | 0,004 — 5 В скз на 10 кОм (разрешение 2 мВ), 50 Ом импеданс, 50 мА макс ток на 50 Ом. |
| Погрешность уст. уровня | 1 % |
| Стабильность уровня | 0,005%/°C |
| Выходы | Синус, TTL |
| Экран | |
| Окно “Канал 1” | СВД, 4½ разряда, аналоговая шкала (40 разрядов), X, R,X-шум, Aux 1 или Aux 2. |
| Окно “Канал 2” | СВД, 4½ разряда, аналоговая шкала (40 разрядов), Y, θ, Y-шум, Aux 3 или Aux 4. |
| Окно “Опорный сигнал” | СВД, 4½ разряда |
| Смещение | X, Y, R смещение до ±105 % от полной шкалы |
| Растяжка | X, Y, R: х10 или x100 |
| Входы/выходы | |
| Канал 1 | X, R, X-шум, Aux 1 или Aux 2 (±10 В), част. обновление 512 Гц |
| Канал 2 | Y, θ, Y-шум, Aux 3 или Aux 4 (±10 В), част. обновление 512 Гц |
| Выходы X,Y (на передней панели) | Синфазная и квадратурная составляющая с частотой обновления 512 Гц |
| Aux, A/D входы | 4 BNC входа, 16 бит, ±10 В, разреш. 1 мВ, дискретизация 512 Гц |
| Aux, D/A выходы | 4 BNC входа, 16 бит, ±10 В, разреш. 1 мВ |
| Синус, TTL | Аналоговый выход встроенного генератора |
| Объем буфера данных | 16 кБ; скорость записи 512 Гц |
| Вход синхронизации | TTL уровень, синхронизация записи данных |
| Удаленный предусилитель | Питание предусилителей SR55X |
| Общие данные | |
| Напряжение питания | 100/120/220/240 В (± 15 %), 50 / 60 Гц, 40 Вт |
| Интерфейсы | GPIB, RS-232 |
| Габаритные размеры | 432 х 133 х 495 мм |
| Масса | 10,5 кг |
