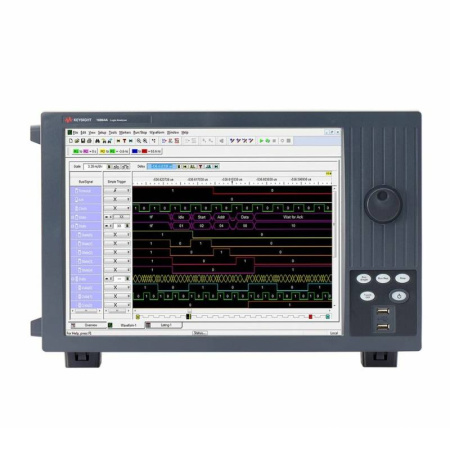

Логический анализатор Keysight 16864A представляет собой высокотехнологичное решение для анализа цифровых сигналов, сочетающее производительность и удобство использования. Этот прибор включен в ГосРеестр СИ под номером 71350-18, что подтверждает его соответствие метрологическим требованиям.
Анализатор оснащен 136 каналами, что позволяет одновременно контролировать широкий набор сигналов в сложных цифровых системах. В режиме анализа логических состояний он поддерживает тактовую частоту до 350 МГц, обеспечивая точное определение уровней сигналов. Для более детального исследования временных параметров предусмотрен режим анализа временных диаграмм с частотой сбора данных до 2,5 ГГц.
Глубина памяти устройства составляет 2 Мбайт, что позволяет записывать длинные последовательности сигналов без потери данных. Благодаря функции Timing Zoom с частотой сбора данных 12,5 ГГц пользователь может детально изучать критические участки сигналов с высоким разрешением.
Прибор поддерживает несколько интерфейсов для подключения к ПК: USB 2.0, USB 3.0 и Ethernet, обеспечивая гибкость в настройке и высокую скорость передачи данных. В режиме анализа логических состояний максимальная скорость передачи достигает 700 Мб/с, что ускоряет обработку больших объемов информации.
Важной особенностью Keysight 16864A является возможность точной настройки порогового напряжения в диапазоне от -5 В до +5 В с шагом 50 мВ. Это позволяет адаптировать анализатор к работе с различными логическими уровнями, включая TTL, CMOS и другие стандарты.
Благодаря сочетанию высокой производительности, многофункциональности и портативности, Keysight 16864A является надежным инструментом для разработки, тестирования и отладки цифровых устройств в различных отраслях, от промышленной электроники до телекоммуникаций.
- Шнур питания
- Руководство по эксплуатации
- Клавиатура
- Мышь
- Сумка для принадлежностей
- 1686хA-700 Увеличение максимальной частоты внешнего тактового сигнала до 700 МГц и максимальной скорости передачи данных до 1,4 Гвыб/с в режиме АЛС
- 16862A-T10 Увеличение частоты сбора данных в режиме АВД до 10 ГГц
- 16864A-T10 Увеличение частоты сбора данных в режиме АВД до 10 ГГц
- 1686хA-004 Увеличение глубины памяти до 4 Mбит
- 1686хA-008 Увеличение глубины памяти до 8 Mбит
- 1686хA-016 Увеличение глубины памяти до 16 Mбит
- 1686хA-032 Увеличение глубины памяти до 32 Mбит
- 1686хA-064 Увеличение глубины памяти до 64 Mбит
- 1686хA-128 Увеличение глубины памяти до 128 Mбит
Опция 16864A-T10 требует установки опции 16864A-700
| Конфигурация логического анализатора | |
| Число каналов | 136 |
| Частота тактового сигнала в режиме анализа логических состояний | 350 МГц |
| Частота сбора данных в режиме анализа временных диаграмм | 2,5 ГГц |
| Анализ временных диаграмм (асинхронный режим сбора данных) | |
| Частота сбора данных | до 2,5 ГГц (при использовании всех каналов), до 5 ГГц (при использовании половины каналов) или до 10 ГГц (при использовании четверти каналов) для захвата сигналов с высоким разрешением |
| Глубина памяти | до 128 Мбайт (при использовании всех каналов), до 256 Мбайт (при использовании половины каналов) или до 512 Мбайт (при использовании четверти каналов) |
| Анализ логических состояний (синхронный режим сбора данных) | |
| Скорость передачи данных | до 1,4 Гбит/с |
| Частота тактового сигнала | до 700 МГц для захвата высокоскоростных потоков данных |
