ГОСРЕЕСТР
Артикул:
m-106783
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Цифровой
Тип прибора
—
USB
Номер записи в ГосРеестре СИ
—
45328-10
Количество каналов
—
2
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

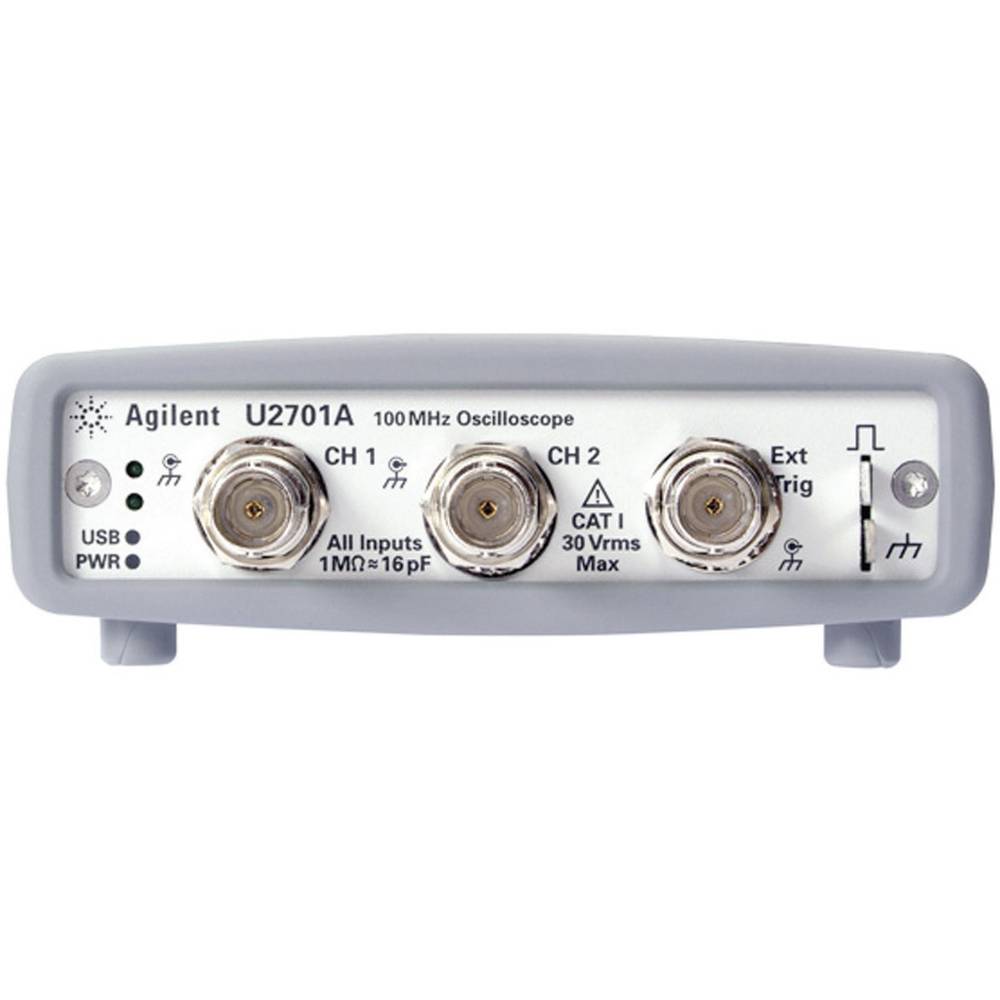

Осциллографы с шиной USB U2701A и U2702A обладают свойствами, идеально подходящими для анализа схем по доступной цене. U2701A и U2702A представляют собой две модели с полосами пропускания 100 МГц и 200 МГц, соответственно. Они имеют уникальную конструкцию, которая обеспечивает возможность гибкой адаптации к потребностям пользователя за счёт того, что эти устройства могут использоваться двумя способами: либо в качестве автономных приборов, либо для расширения испытательной системы в шасси путём добавления модулей осциллографов и других модульных устройств с шиной USB, обеспечивая таким образом создание законченного технического решения для разработки систем. U2701A и U2702A предоставляют все необходимые средства отладки. Каждый из этих модульных осциллографов предлагает в стандартной конфигурации такие функции, как расширенный запуск, автоматические измерения, математические функции, включая БПФ, и многое другое.
Особенности:
- Полоса пропускания 100 МГц 2 аналоговых канала;
- Более точный анализ характеристик электронных устройств благодаря глубине памяти до 32 М выборок и частоте дискретизации до 1 Гвыб./с;
- Упрощение измерительной системы благодаря функции Plug-and-Play;
- Высокая эффективность отладки благодаря развитой системе запуска, автоматическим измерениям, математическим функциям и другими функциями;
- Удобство конфигурирования измерений благодаря пакету программ Keysight Measurement Manager (KMM);
- Удобство документирования результатов при использовании интерфейса USB 2.0;
- Развитая система запуска, включающая запуск по перепаду, длительности импульса и ТВ сигналу;
- Совместимость со стандартами Hi-Speed USB 2.0, USBTMC 488.2;
- Четыре математических функции, включая БПФ;
- Возможность использования в качестве автономных устройств или модулей;
- Cовместимость с широким набором сред разработки приложений (ADE).
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
USB |
|
Номер записи в ГосРеестре СИ
|
45328-10 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Интерфейсы
|
USB |
|
Питание
|
12 В |
|
Гарантия, (мес)
|
36 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Модульный осциллограф с шиной USB U2701A
- Адаптер переменного/постоянного тока 12 В, 2 A
- Кабель питания
- Интерфейсный кабель USB с разъемами Standard A и Mini-B
- Пассивный пробник N2862B (или N2841A), 10:1, 150 МГц, длина 1,2 м
- Комплект для монтажа в шасси
- Компакт-диск Keysight Automation-Ready (содержит набор библиотек ввода/вывода Keysight IO Libraries Suite)
- Компакт-диск со справочной информацией и кратким руководством по вводу в эксплуатацию модульных приборов Keysight с шиной USB
- Краткое руководство по работе с программой Keysight Measurement Manager (KMM)
- Сертификат калибровки
| Осциллографические каналы | |
| Полоса пропускания (на уровне -3 дБ) | от 0 до 100 МГц |
| Запуск по осциллографическим каналам | |
| Чувствительность запуска |
< 10 мВ/дел: 1 дел или 5 мВ (большее из значений); ≥ 10 мВ/дел: 0,6 дел |
| Система сбора данных | |
|
Реальновременная частота дискретизации: - 2 чередующихся канала - по каждому каналу |
1 Гвыб/с; 500 Мвыб/с |
|
Стандартная глубина памяти: - 2 чередующихся канала - по каждому каналу |
Нормальный запуск 32 Мвыб, однократный запуск 64 Мвыб; Нормальный запуск 16 Мвыб, однократный запуск 32 Мвыб |
| Разрешение по вертикали | 8 бит |
| Режим обнаружения пиков | Есть |
| Усреднение | любое число от 1 до 999 |
| Фильтр | Интерполяция Sin[x])/x для коэффициентов развёртки от 1 нс/дел до 100 нс/дел |
| Режимы развёртки | Auto (автоматический), Normal (по условию запуска), Single (однократный) |
| Система вертикального отклонения | |
| Осциллографические каналы | одновременный сбор данных по каналам 1 и 2 |
| При связи по переменному току | от 3,5 Гц до 100 МГц |
| Расчётное время нарастания (= 0,35/(полоса пропускания)) | 3,5 нс |
| Реальновременная полоса пропускания | 100 МГц |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (1 MОм) |
| Максимальное входное напряжение | 30 В СКЗ, 42 В (пиковое значение), категория защиты CAT I |
| Диапазон смещения | ± 4 дел |
| Динамический диапазон | ± 4 дел |
| Входной импеданс | 1 МОм (≈16 пФ) |
| Связь по входу | по переменному току (AC), постоянному току (DС), заземление входа |
| Ограничение полосы пропускания | 25 МГц |
| Горизонтальная развертка | |
| Коэффициенты развертки | от 1 нс/дел до 50 с/дел |
| Погрешность временной базы | 20 х 10-6 |
| Диапазон задержки | до запуска: –100; после запуска: +100% |
| Режимы развертки | Main (основная), Roll (прокрутка), XY |
| Положение точки отсчета времени | Center (центр) |
| Система запуска | |
| Источники | канал 1 (Ch 1), канал 2 (Ch 2), внешний (Ext) |
| Режимы | Normal (по условию запуска), Single (однократный), Auto (автоматический) |
| Время удерживания запуска | 60 нс |
| Режимы запуска | по перепаду, длительности импульса, ТВ сигналу |
| Автонастройка | нажатием одной клавиши автоматически настраиваются все каналы |
| Запуск по осциллографическим каналам | |
| Диапазон (внутренний запуск) | ± 4 деления от центра экрана |
| Вид связи в тракте запуска |
AC (связь по переменному току, < 15 Гц), LF Reject (подавление НЧ-помех, ≈ 35 кГц), HF Reject (подавление ВЧ-помех, ≈ 35 кГц) |
| Внешний (EXT) запуск | |
| Входной импеданс | 1 МОм: ~ 16 пФ |
| Макс. входное напряжение | 30 В СКЗ, 42 В (пик. значение), кат. защиты CAT I |
| Диапазон | связь по постоянному току: уровень запуска ±1,25 В и ±2,5 В |
| Длительность импульса запуска | > 2,5 нс |
|
Чувствительность уровня запуска - для установки диапазона ±1,25 В - для установки диапазона ±2,5 В |
от 0 до 100 МГц: 100 мВ; > 100 МГц: 200 мВ; от 0 до 100 МГц: 250 мВ; > 100 МГц: 500 мВ |
| Дисплей | |
| Интерполяция | Sin[x])/x |
| Виды отображения сигналов | точки и вектора |
| Послесвечение | выключено, бесконечное |
| Формат отображения | XY, прокрутка |
| Измерения и математические функции | |
| Автоматические измерения | Результаты непрерывно обновляются. Курсоры отслеживают выбранное измерение |
| Амплитудные параметры | Размах, макс. значение, мин. значение, среднее значение, амплитуда, уровень вершины, уровень основания, СКЗ (AC), СКЗ (DC), выброс за фронтом, выброс до фронта, пик-фактор, СКЗ отклонение |
| Временные параметры | Частота, период, длительность положительного и отрицательного импульса, коэфф-т заполнения для положительного и отрицательного импульса, длительность фронта и среза, задержка, фаза |
| Частотные параметры | Максимальный пик |
|
Курсоры: - Режимы - Тип - Измерения |
Ручной; Время, напряжение и частота (БПФ); DT, DV, частота, Peak Scan (БПФ), DPeak |
| Математические функции | Сложение, вычитание, умножение, БПФ, деление |
| Общие характеристики | |
| Интерфейс | Hi-Speed USB 2.0, устройство класса USBTMC 488.2 |
| Потребляемая мощность | +12 В постоянного тока, 2 A |
| Рабочая температура | от 0 до +50 °C |
| Относительная влажность | от 20 до 85% (без конденсации влаги) |
| Высота над уровнем | 2000 м |
| Степень загрязнения | для использования внутри помещения, степень 2 |
| Температура хранения | от -20 до +70 °C |
| Соединители | BNC |
| Габаритные размеры (Ш х Г х В) |
117,00 х 180,00 х 41,00 мм (с амортизаторами) 105,00 х 175,00 х 25,00 мм (без амортизаторов) |
| Масса | 534 г (с амортизаторами), 482 г (без амортиз-в) |
Keysight Technologies – мировой технологический лидер на рынке контрольно-измерительных решений для электронной, оборонной, аэрокосмической и телекоммуникационной промышленности.
