ГОСРЕЕСТР
Артикул:
m-110784
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Цифровой
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Все характеристики
175 772 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Особенности:
- Память глубиной 8 Мвыб. увеличивает вероятность обнаружения причинно-следственных связей разных событий за один цикл сбора данных
- Высокая частота дискретизации в течение продолжительного времени захвата сигналов благодаря глубокой памяти
- Благодаря скорости обновления до 100 000 осциллограмм/c (в 100 раз быстрее, чем у аналогичных осциллографов на рынке) вероятность захвата импульсных помех стала выше
- Удобное подключение и быстрая передача данных в ПК с использованием интерфейсов USB, LAN или GPIB — в стандартной комплектации
- Соответствие классу С стандарта LXI
Функции:
- Режим высокого разрешения
- Обеспечивает разрешающую способность до 12 бит в реальновременных режимах, снижая уровень помех. Это достигается фильтрацией последовательных выборок данных и отображением отфильтрованных результатов на экране при работе на медленных скоростях развертки (> 10 мкс/дел).
- Встроенная оперативная справочная система
- Встроенная оперативная справочная система доступна на 11 языках (в том числе, и русском), позволяя пользователю быстро получить ответ, если ему непонятно, как работает та или иная функция. Для этого нужно нажать и удерживать соответствующую клавишу передней панели, после чего на экране всплывет описание функции этой клавиши.
- Математические функции, включая БПФ
- Математические функции включают вычитание, умножение, интегрирование, дифференцирование, а также БПФ (быстрое преобразование Фурье).
- Обнаружение пиков
- Возможность обнаружения пиков 250 пс в моделях с полосой пропускания 500 МГц, 500 пс ' в моделях с полосой пропускания 300 МГц и 1 нс - в моделях с полосой пропускания 100 МГц поможет пользователю обнаружить короткие глитчи.
- Интерфейс AutoProbe
- Автоматически устанавливает коэффициенты деления пробников и обеспечивает питание для отдельных активных пробников Infiniium, включая дифференциальный активный пробник 1130A семейства InfiniiMax с полосой 1,5 ГГц и несимметричный активный пробник 1156A с полосой 1,5 ГГц.
- 5-разрядный аппаратный частотомер
- Измеряет частоту до полосы пропускания прибора.
- Порт Trig Out (выход сигнала запуска)
- Обеспечивает простой способ синхронизации осциллографа с другими измерительными приборами. Рекомендуется использовать порт Trig Out для подключения осциллографа к частотомеру с целью более точных измерений частоты, либо для перекрестного запуска других приборов.
- Функция Autoscale (автонастройка)
- Выводит на экран все активные сигналы и автоматически устанавливает органы управления вертикальным и горизонтальным каналами, а также условия запуска для их наилучшего отображения.
- 23 автоматических измерения
- При нажатии клавиши QuickMeas вызываются результаты последних четырех выбранных измерений. Курсоры автоматически отслеживают самое последнее выбранное измерение.
- Запуск по сигналам стандартов HDTV/EDTV
- Осциллографы серии 5000 поддерживают аналоговый запуск для стандартов 1080i, 1080p, 720p и 480p, а также стандартные режимы видеозапуска: по любой строке внутри поля, по всем полям, по всем строкам, по четным или нечетным полям видеосигналов NTSC, SECAM, PAL и PAL-M.
- Простая процедура обновления программного обеспечения
- Системное программное обеспечение хранится во флэш-ППЗУ, которое можно легко перезаписать, используя встроенный порт USB или LAN. Последние версии системного программного обеспечения и программы IntuiLink Data Capture могут быть загружены с сайта компании.
Интерфейсы:
- 2 порта USB хоста (для внешних запоминающих устройств и принтеров); один порт расположен на передней панели, второй - на задней панели
- 1 порт USB устройства для высокоскоростного обмена данными с ПК
- Порт локальной сети (LAN) 10/100 Mбит/c для подключения к Internet/Intranet
- GPIB для упрощения интеграции в существующие испытательные системы
- Выход XGA Out для внешних мониторов и проекторов
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Диагональ дисплея, дюйм
|
6,3" |
|
Интерфейсы
|
USB, LAN, GPIB, XGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
12 |
Отзывы
Оставить отзыв
Загрузка отзывов...

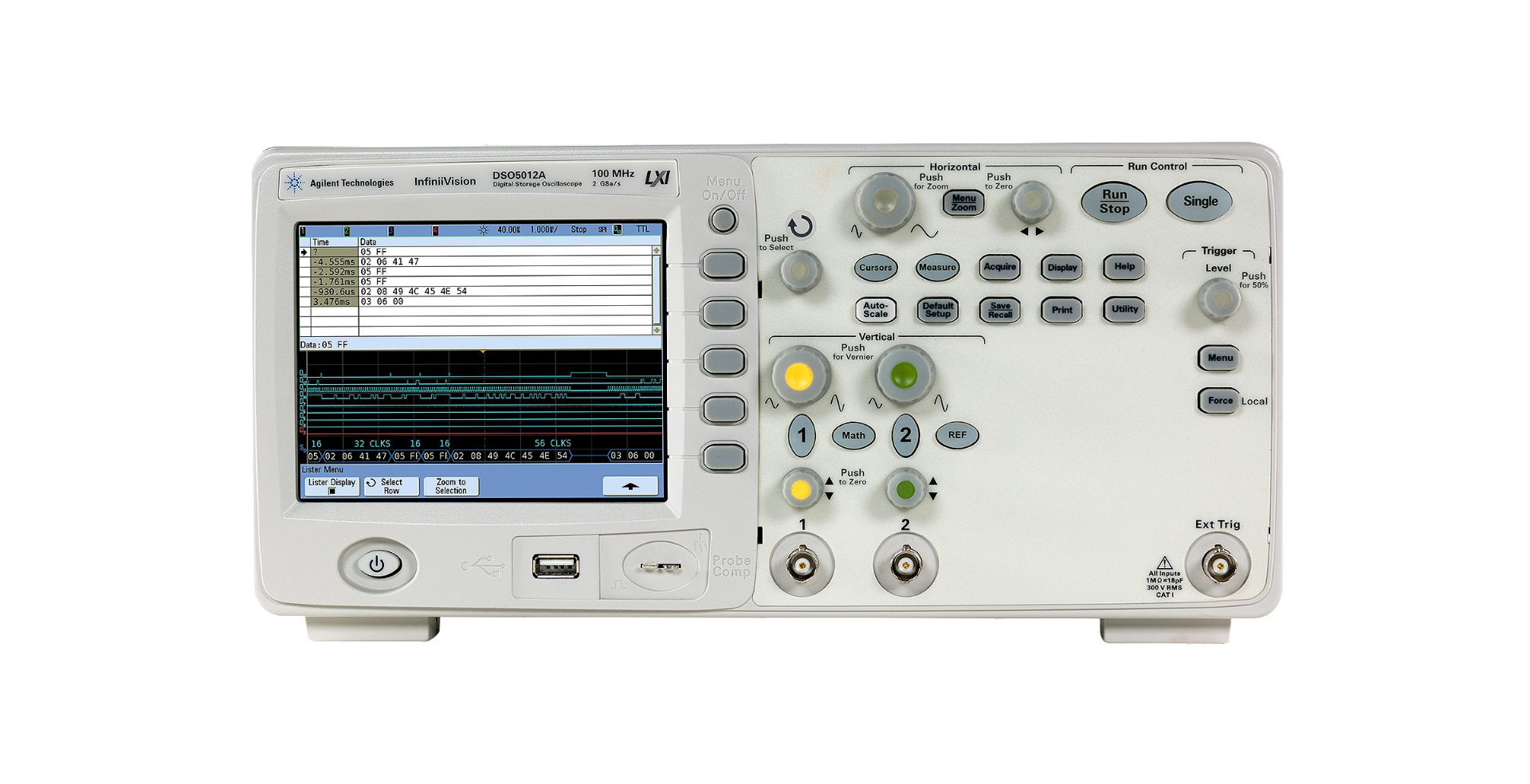

- Осциллограф DSO5012A
- Руководство по эксплуатации
- Сетевой шнур
- Пробник N2863A 2шт
- Набор библиотек ввода-вывода IO Libraries Suite
- Руководство по обслуживанию Service Guide (СD-ROM, на английском языке)
- Сертификат калибровки
- Декларация соответствия
- Защитная крышка передней панели
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
2 Гвыб/c для каждого канала |
| Число каналов | 2 |
| Дисплей | Цветной ЖК дисплей XGA с разрешением 1024 х 768 с 256 уровнями яркости |
| Глубина памяти | 1 Мвыб, макс. * 500 Kвыб для каждого канала |
| Скорость обновления экрана | До 100000 осциллограмм/с |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел |
| Макс. входное напряжение | 300 В СКЗ, 400 В (пик. значение) для категории защиты CAT I, кратковременный выброс напряжения 1,6 кВ (пик. значение), 100 В СКЗ, 400 В (пик. значение) для категории защиты CAT II |
| Входной импеданс | 1 МОм ± 1%, параллельная емкость 12 пФ или 50 Ом ± 1,5% (устанавливается пользователем) |
| Погрешность временной базы | 25 х 10-6 при 40°С; 40 х 10-6 при 55°С |
| Режимы запуска |
По перепаду, длительности импульса, кодовому слову, по ТВ сигналу (в том числе, стандартов HDTV/EDTV, NTSC, PAL, PAL-M или SECAM), по длительности кодового слова, по сигналам шин CAN, LIN, USB, I2C, SPI |
| Габаритные размеры | 38,5 см (ширина) х 18,8 см (высота) х 17,4 см (глубина) - без ручек |
| Масса | 4,1 кг |
