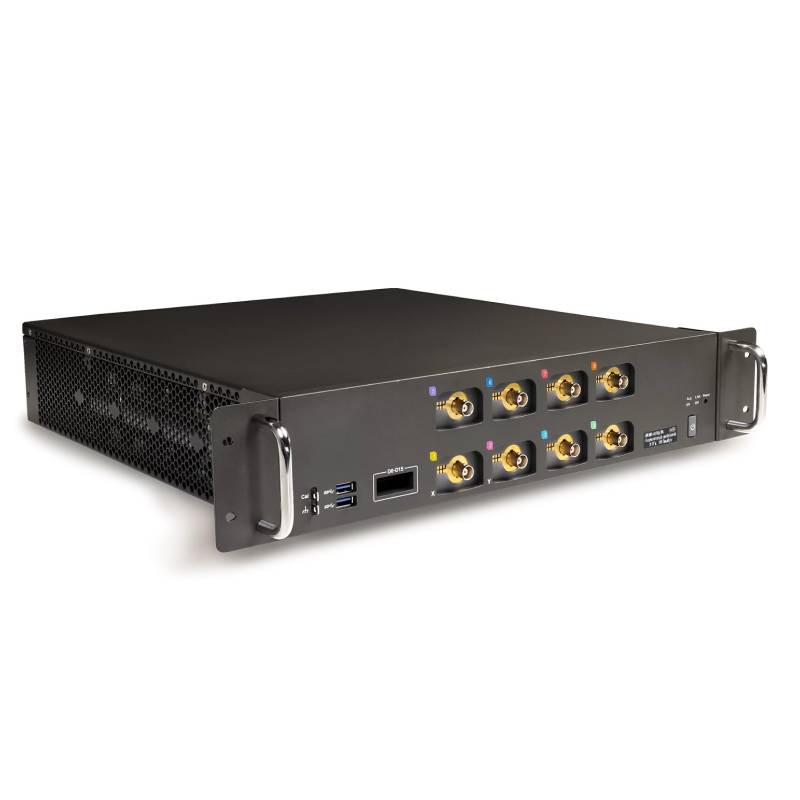

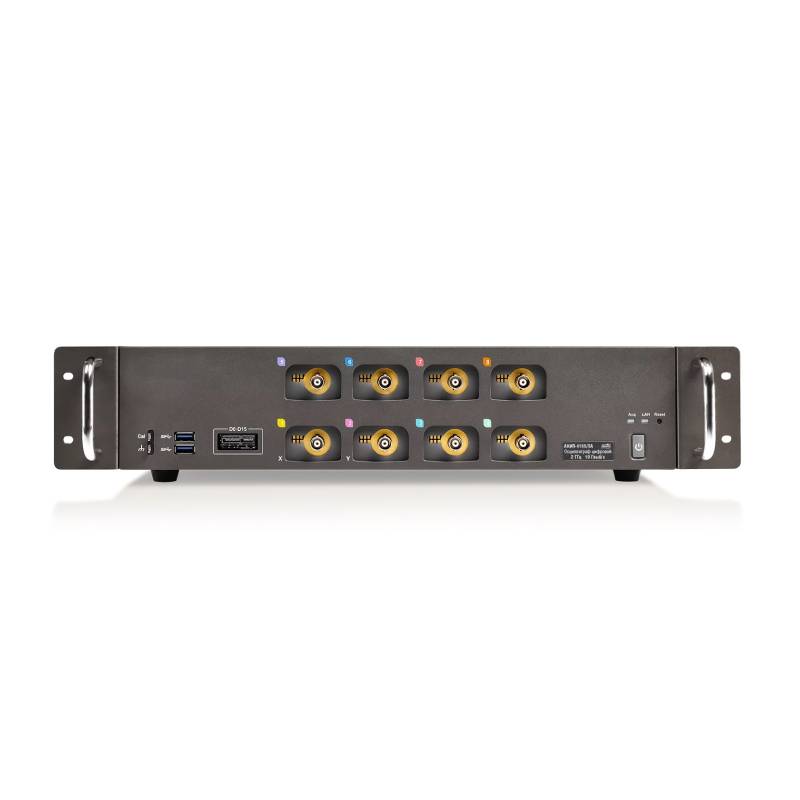

Осциллограф АКИП-4155/2А представляет собой высокотехнологичное устройство, которое находит широкое применение в различных областях науки и техники. С его помощью инженеры и исследователи могут проводить анализ сигналов с высокой точностью и эффективностью. Уникальные характеристики этого осциллографа делают его незаменимым инструментом для работы с современными электронными устройствами.
Среди ключевых особенностей АКИП-4155/2А можно выделить наличие восьми каналов, что позволяет одновременно анализировать несколько сигналов. Это особенно важно в сложных системах, где необходимо контролировать взаимодействие различных компонентов. Полоса пропускания в 1 ГГц обеспечивает возможность работы с высокочастотными сигналами, что делает осциллограф подходящим для тестирования современных цифровых и аналоговых устройств.
Максимальная частота дискретизации в 10 ГГц позволяет получить детализированное представление о форме сигнала, что критично для точного анализа. Объем памяти в 500 МБ предоставляет возможность сохранять значительные объемы данных, что особенно полезно при длительных измерениях или анализе сложных сигналов. Система аналогово-цифрового преобразования (АЦП) на 8 бит обеспечивает достаточную точность для большинства задач, связанных с анализом сигналов.
Осциллограф также предлагает множество полезных функций, таких как режим сегментированной памяти и режим HISTORY, которые позволяют эффективно управлять данными и анализировать временные зависимости сигналов. Высокая скорость обновления экрана до 750.000 осц./сек. обеспечивает плавное отображение изменений сигналов в реальном времени, что способствует более точному и быстрому анализу.
Дополнительные возможности, такие как автоматические и курсорные измерения более 50 параметров, а также математические функции, делают работу с осциллографом еще более удобной. Встроенный режим «Поисковая машина/Search» позволяет пользователю задавать условия для поиска определенных событий, что значительно упрощает процесс анализа.
С точки зрения интерфейсов, АКИП-4155/2А оснащен USB, LAN и HDMI, что обеспечивает удобное подключение к различным устройствам и системам. Возможности синхронизации и декодирования сигналов, включая стандартные протоколы I2C, SPI, UART/RS232, CAN и LIN, делают осциллограф универсальным инструментом для работы с различными типами данных. Опциональные функции, такие как логический анализатор на 16 каналов и функциональный генератор до 25 МГц, расширяют его функционал и делают его еще более привлекательным для специалистов.
Таким образом, осциллограф АКИП-4155/2А является мощным и многофункциональным инструментом, который отвечает современным требованиям к анализу сигналов. Его высокая производительность, широкий спектр функций и удобный интерфейс делают его идеальным выбором для профессионалов, работающих в области электроники и радиотехники.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
96023-25 |
|
Количество каналов
|
8 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
10 Гбыв/с |
|
Интерфейсы
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
|
|
АКИП-4155/1 | АКИП-4155/1А | АКИП-4155/2 | АКИП-4155/2А | АКИП-4155/3 | АКИП-4155/3А |
| Канал вертикального отклонения | ||||||
| Число каналов | 4 | 8 | 4 | 8 | 4 | 8 |
| Полоса пропускания (-3 дБ, 50 Ом) | 500 МГц | 1 ГГц | 2 ГГц1 | |||
| Время нарастания (50 Ом) | ≤ 550 пс | ≤ 350 пс | ≤230 пс | |||
| Полоса пропускания (-3 дБ, 1 МОм) | 500 МГц | |||||
| Ограничение ПП | 20 МГц, 200 МГц | |||||
| Коэффициент отклонения (Коткл.) |
500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм |
|||||
| Погрешность измерения напряжения постоянного тока |
±(0,015x8[дел]xKo[В/дел]), где Ko – значение коэффициента отклонения |
|||||
| Диапазон установки смещения |
50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В: 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В |
|||||
| Погрешность установки уровня постоянного смещения, мВ |
± (0,01x|Uсм|+0,0002x|Uпр|+0,005x8[дел]xКо[мВ/дел]+1), где Ko – значение коэффициента отклонения, мВ/дел; Uсм – установленное значение напряжения смещения, мВ; Uпр – конечное значение диапазона установки напряжения смещения, мВ |
|||||
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ | |||||
| Максимальное входное напряжение |
≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом |
|||||
| Канал горизонтального отклонения | ||||||
| Коэффициент развертки (Кразв.) | 500 пс/дел…1000 с/дел | 200 пс/дел…1000 с/дел | 100 пс/дел…1000 с/дел | |||
| Самописец (ROLL): 50 мс/дел…1000 с/дел | ||||||
| Погрешность частоты внутреннего ОГ | ±2,5·10-6 | |||||
| Пределы допускаемой абсолютной погрешности измерения временных интервалов |
±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора Tизм – измеренный временной интервал, с Fд – частота дискретизации, Гц |
|||||
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |||||
| Синхронизация | ||||||
| Источник синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |||||
| Режимы запуска развертки | Автоматический, ждущий, однократный | |||||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT | |||||
| Предзапуск | 0…100% памяти | |||||
| Послезапуск | 0…5000 делений | |||||
| Синхронизация по зоне | Две зоны, каналы: КАН1…КАН4 // КАН1…КАН8, условия: пересекает, не пересекает | |||||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||||
| Чувствительность синхронизации |
Внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
|||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали |
8 бит до 12 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)) |
|||||
| Частота дискретизации | 5 ГГц на канал (10 ГГц в режиме ESR)2 | |||||
| Интерполяция | SinX/X, X | |||||
| Длина записи2,3 | 500 МБ – 1 канал, 250 МБ – 2 канала, 125 МБ – 4 канала | |||||
| Пиковый детектор | 200 пс | |||||
| Режимы работы | Выборка, пиковый детектор, усреднение, накопление | |||||
| Курсорные измерения | ||||||
| Источник курсоров | КАН1…КАН4 // КАН1…КАН8, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА | |||||
| Функции |
Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2) |
|||||
| Автоматические измерения | ||||||
| Источник измерений |
КАН1…КАН4 // КАН1…КАН8, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM |
|||||
| Диапазон измерений | Весь экран или ограниченно (определяется курсорами) | |||||
| Функции по вертикали | Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе | |||||
| Функции по горизонтали |
f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер |
|||||
| Дополнительные | Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов | |||||
| Измерение задержки | Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение | |||||
| Статистика | Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание | |||||
| Математика | ||||||
| Математические каналы | F1, F2, F3, F4 | |||||
| Источник математики | КАН1…КАН4 // КАН1…КАН8, F1…F4 | |||||
| Функции |
+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, редактор формул БПФ – частотный анализ при длине памяти 8 МБ |
|||||
| АЧХ анализ, диаграмма Боде | ||||||
| Измерительный канал | Любой из аналоговых каналов | |||||
| Поддерживаемый источник сигнала |
SDS6000L-FG – программная опция Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
|||||
| Тип развертки | Прямая, многоуровневая | |||||
| Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) | |||||
| Виды измерений | Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза | |||||
| Дополнительные возможности | ||||||
| Режим HISTORY | Сохранение с временными метками последних 80.000 осциллограмм | |||||
| Измерение мощности (опция) | Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность | |||||
| Глазковые диаграммы (опция) |
Источник: КАН1…КАН4 // КАН1…КАН8 Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) Измерения: Высота глаза, уровень «1», уровень «0», амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE Поддержка тестирования сигналов по маске |
|||||
| Анализ джиттера (опция) |
Источник: КАН1…КАН4 // КАН1…КАН8 Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) Период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения, -Коэф. Заполнения, скорость передачи данных Разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER |
|||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||||
| Режим X-Y | Х – кан 1, 3, 5, 7; Y – кан 2, 4, 6, 8; разность фаз < 3° до 100 кГц | |||||
| Декодирование | ||||||
| Формат данных |
Стандартно - I2C, SPI, UART/RS232, CAN, LIN Опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
|||||
| Логический анализатор (опция) | ||||||
| Число каналов | 16 | |||||
| Частота дискретизации | 1 ГГц максимум | |||||
| Длительность импульса | от 3,3 нс | |||||
| Длина памяти | до 50 МБ/канал | |||||
| Синхронизация |
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN Опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
|||||
| Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) | |||||
| Генератор функциональный (опция) | ||||||
| Внешний модуль | SAG1021I | |||||
| Число каналов | 1 | |||||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||||
| Частотный диапазон |
1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
|||||
| Разрешение | 1 мкГц | |||||
| Погрешность установки | ±5*10-5 | |||||
| Частота дискретизации | 125 МГц | |||||
| Длина памяти | 16000 точек для произвольной формы | |||||
| Разрядность ЦАП | 14 бит | |||||
| Выходной уровень | 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) | |||||
| Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) | |||||
| Ограничение уровня |
, где Voffset – установленно значение постоянного смещения Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
|||||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||||
| Симметрия | 0 % ~ 100 % (для пилы) | |||||
| Общие данные | ||||||
| Входы выходы |

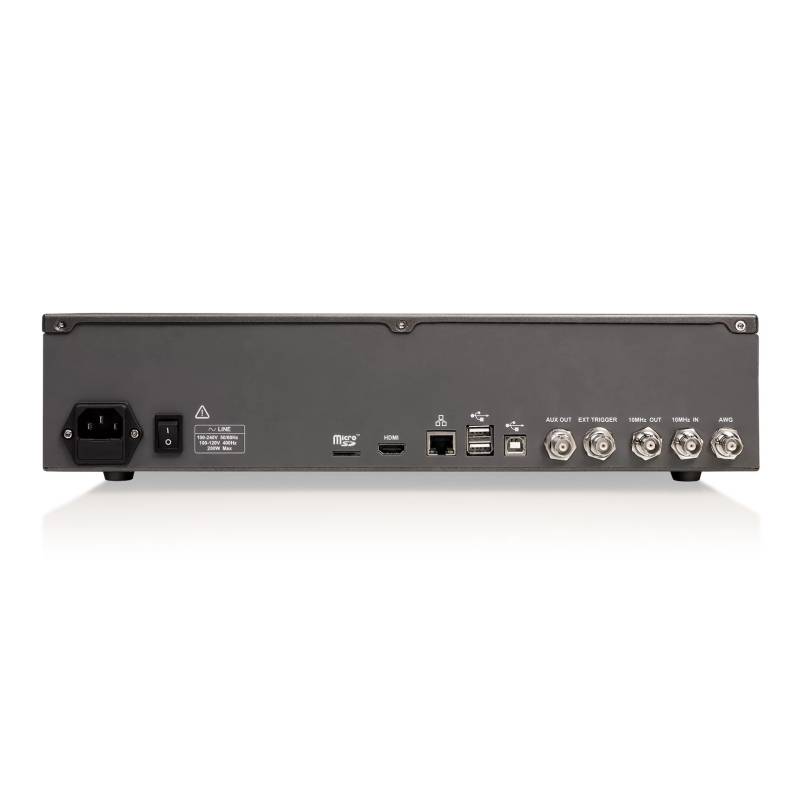

Передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр Задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз，ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI |
|||||
| Напряжение питания | 100…240 В (50/ 60 Гц), 100…120 В (400 Гц) | |||||
| 190 Вт максимум | 380 Вт максимум | 190 Вт максимум | 380 Вт максимум | 190 Вт максимум | 380 Вт максимум | |
| Габариты (ШхВхГ) | 391 x 43 x 421 мм | 391 х 86 х 421 мм | 391 x 43 x 421 мм | 391 х 86 х 421 мм | 391 x 43 x 421 мм | 391 х 86 х 421 мм |
| Масса | 6,1 кг | 9,1 кг | 6,1 кг | 9,1 кг | 6,1 кг | 9,1 кг |
| * примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (макс. до 256 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя. | ||||||
| 1 – Для моделей АКИП-4155/3 и АКИП-4155/3А при установке коэффициента отклонения 2,3 мВ/дел и меньше, включается ограничение полосы пропускания 1 ГГц. | ||||||
| 2 – Режим ESR (Enhanced Sample Rate/Повышенная Частота Дискретизации) - повышает точность измерения за счет 2-кратной интерполяции. | ||||||
| 3 – В режимах усреднения и ERES максимальная длина памяти 25 МБ на канал. | ||||||
| 4 – В восьмиканальных моделях каналы делятся на две группы: КАН1 … КАН4, КАН5 … КАН8. Одноканальный режим означает, что активен только один каналы из группы. Двух канальный режим означает, что активны только два канала из группы. Четырех канальный режиме означает, что активно три и более каналов из группы. | ||||||
