ГОСРЕЕСТР
Артикул:
m-123241
Поверка—Да
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Цифровой
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
95974-25
Количество каналов
—
4
Все характеристики
651 605 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

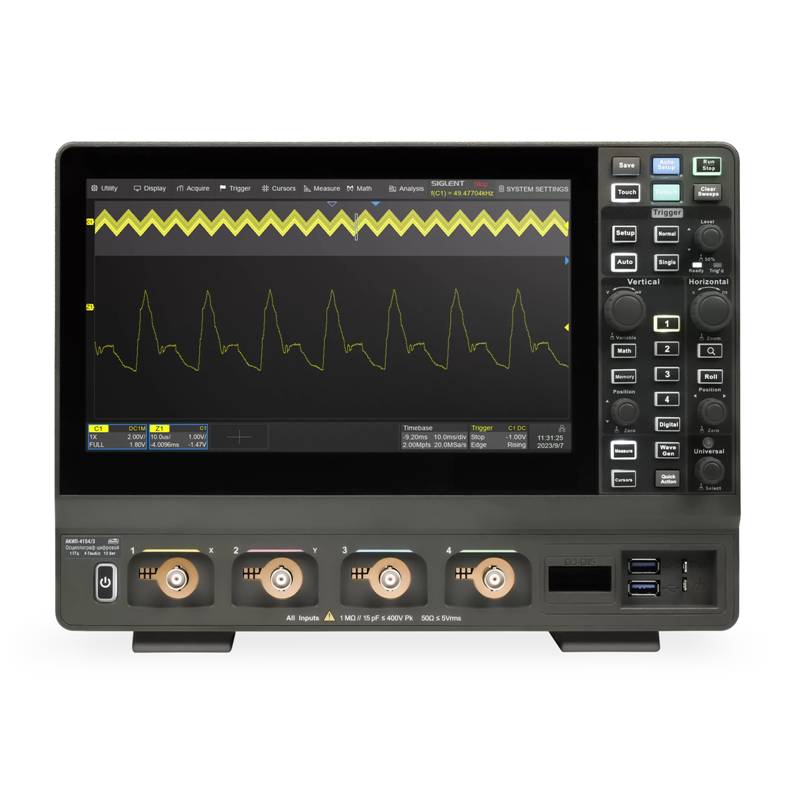

Осциллограф АКИП-4154/2 — это высокопроизводительный прибор, предназначенный для точного анализа и диагностики сложных электронных сигналов. Благодаря четырем независимым каналам он позволяет одновременно исследовать несколько сигналов, а полоса пропускания 500 МГц обеспечивает достоверное отображение высокочастотных колебаний. Максимальная частота дискретизации в 4 ГГц позволяет детально фиксировать даже кратковременные изменения сигнала, что делает этот осциллограф незаменимым инструментом в лабораториях разработчиков и сервисных центрах.
Одним из ключевых преимуществ АКИП-4154/2 является глубина памяти в 400 МБ, что позволяет захватывать продолжительные фрагменты сигнала с высокой детализацией. Применение 12-битного аналого-цифрового преобразователя повышает точность измерений, позволяя регистрировать даже малозаметные изменения формы сигнала. Скорость обновления экрана до 800 000 осциллограмм в секунду в режиме сегментированной развертки гарантирует мгновенный отклик на изменения анализируемых процессов.
Современный сенсорный TFT-дисплей с диагональю 25,65 см и разрешением 1024 × 600 пикселей делает работу с осциллографом максимально удобной. Высокая четкость изображения и интуитивно понятное управление позволяют быстро настраивать параметры и анализировать результаты измерений. Гибкие возможности подключения, включая USB, LAN и GPIB, обеспечивают удобную интеграцию устройства в автоматизированные измерительные системы и удаленное управление.
АКИП-4154/2 поддерживает декодирование широкого спектра цифровых протоколов, включая I2C, SPI, UART, CAN и LIN. Для пользователей, работающих с более специализированными интерфейсами, доступны дополнительные опции декодирования, такие как CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester и ARINC429. Это делает прибор отличным выбором для инженеров, занимающихся разработкой и тестированием автомобильной электроники, авиационных систем и промышленных сетей.
Таким образом, АКИП-4154/2 сочетает в себе передовые характеристики, удобство работы и мощные аналитические возможности, обеспечивая точные и надежные измерения в самых сложных условиях.
Документы
Расширенные характеристики АКИП-4154
217,4 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
95974-25 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
4 Гбыв/с |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейсы
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Цветной сенсорный ЖК |
|
Разрешение дисплея
|
1024 х 600 |
|
Гарантия, (мес)
|
12 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Осциллограф
- Шнур питания
- Пассивный пробник 500 МГц
- Руководство по эксплуатации
| Параметр | АКИП-4154/1 | АКИП-4154/2 | АКИП-4154/3 | |
| Канал вертикального отклонения | ||||
| Число каналов | 4 | 4 | 4 | |
| Полоса пропускания (-3 дБ, 50 Ом) | 350 МГц | 500 МГц | 1 ГГц (в режиме объединения каналов)1 800 МГц | |
| Время нарастания (50 Ом) | ≤ 830 пс | ≤ 610 пс |
≤ 450 пс (в режиме объединения каналов)1 ≤ 570 пс |
|
| Ограничение ПП | 20 МГц, 200 МГц | |||
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел – 50 Ом // 500 мкВ/дел…10 В/дел – 1 МОм | |||
| Уровень собственных шумов (скз, 50 Ом, 1 мВ/дел) | 70 мкВ | 90 мкВ | 125 мкВ | |
| Погрешность измерения постоянного напряжения при Uсм = 0 В |
500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ |
|||
| Диапазон установки смещения | 50 Ом |
50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В |
||
| 1 МОм | 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В | |||
| Входной импеданс | 50 Ом (± 1 %), 1 МОм (± 2 %) / 15 пФ ± 3 пФ | |||
| Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм // ≤ 5 Вскз – 50 Ом | |||
| Канал горизонтального отклонения | ||||
| Коэффициент развертки (Кразв.) | 1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел 200 пс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел | 500 пс/дел…1000 с/дел…1000 с/дел | 200 пс/дел…1000 с/дел | |
| Погрешность частоты внутреннего опорного генератора Погрешность измерения временных интервалов |
±2,5*10-6 ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц |
|||
| Режимы работы | основной, ZOOM окна, самописец (ROLL), X-Y | |||
| Синхронизация | ||||
| Источники синхросигнала | любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |||
| Режимы запуска развертки | автоматический, ждущий, однократный | |||
| Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT | |||
| Предзапуск | 0…100 % памяти | |||
| Послезапуск | 0…5000 делений | |||
| Синхронизация по зоне | две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает | |||
| Вид входа | открытый, закрытый, ВЧ и НЧ фильтры | |||
| Чувствительность синхронизации |
внутренняя 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
|||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 12 бит (до 16 бит с шагом 0,5 бита при использовании функции программного увеличения разрешения (ERES) | |||
| Частота дискретизации | 2 ГГц на канал (4 ГГц в режиме объединения каналов)2 | |||
| Интерполяция | SinX/X, X | |||
| Длина записи |
100 МБ на канал (200 МБ в режиме объединения каналов, двух канальный режим)2 400 МБ при одном активном канале в режиме ERES: 10 МБ на канал (20 МБ в режиме объединения каналов)2 |
|||
| Пиковый детектор | 0,5 нс | |||
| Режимы работы | выборка, пиковый детектор, усреднение, накопление, ERES | |||
| Курсорные измерения | ||||
| Источник курсоров | КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА | |||
| Функции |
ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) режим отслеживания: время - X1, X2, (X1-X2) |
|||
| Автоматические измерения | ||||
| Источник измерений | КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM | |||
| Диапазон измерений | весь экран или ограниченно (определяется курсорами) | |||
| Функции по вертикали | макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, СКО, цикл СКО, СКЗ, цикл СКЗ, медиана, цикл медина, выбросы на вершине и в паузе | |||
| Функции по горизонтали | период, частота, время макс, время мин, + длительность, - длительность, время нарастания/спада, Длительность пакета положительная и отрицательная, + коэффициент заполнения, -коэффициент заполнения, задержка, джиттер | |||
| Дополнительные | площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов | |||
| Измерение задержки | фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение | |||
| Статистика | текущее значение, макс, мин, СКО, гистограмма, тренд, отслеживание | |||
| Математика | ||||
| Математические каналы | F1, F2, F3, F4 | |||
| Источник математики | КАН1…КАН4, F1…F4 | |||
| Функции | +, -, х; /; d/dt, ∫dt, √, e x , 10x , ln, lg, редактор формул БПФ – частотный анализ при длине памяти 2 МБ | |||
| АЧХ анализ | ||||
| Измерительный канал | любой из аналоговых каналов | |||
| Поддерживаемый источник сигнала |
SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
|||
| Тип развертки | прямая, многоуровневая | |||
| Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) | |||
| Виды измерений | верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза | |||
| Дополнительные возможности | ||||
| Режим HISTORY | Сохранение с временными метками последних 80.000 осциллограмм, межсегментное время ≤ 1,12 мкс | |||
| Измерение мощности (опция) | Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность | |||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||
| Декодирование | ||||
| Формат данных | Стандартно | I2C, SPI, UART/RS232, CAN, LIN | ||
| Опция | CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 | |||
| Логический анализатор (опция) | ||||
| Число каналов | 16 | |||
| Частота дискретизации | 1 ГГц максимум | |||
| Длительность импульса | от 3,3 нс | |||
| Длина памяти | до 100 МБ/канал | |||
| Группы каналов | D0…D7, D8…D15 | |||
| Порог срабатывания | -10 В …+ 10 В | |||
| Тип логики | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский | |||
| Генератор функциональный | ||||
| Выходной разъем | BNC-ти на внешнем модуле SAG1021I | |||
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||
| Частотный диапазон |
1 мкГц…50 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 50 МГц |
|||
| Разрешение | 1 мкГц | |||
| Погрешность установки | ±5*10-5 | |||
| Частота дискретизации | 125 МГц | |||
| Длина памяти | 16000 точек для произвольной формы | |||
| Разрядность ЦАП | 14 бит | |||
| Выходной уровень | 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) | |||
| Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) | |||
| Ограничение уровня |
|Voffset|≤Vmax - Vpp / 2, где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
|||
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||
| Симметрия | 0 % ~ 100 % (для пилы) | |||
| Напряжение изоляции | ± 42 Впик | |||
| Общие характеристики | ||||
| ЖК-дисплей | Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений | |||
| Входы выходы |

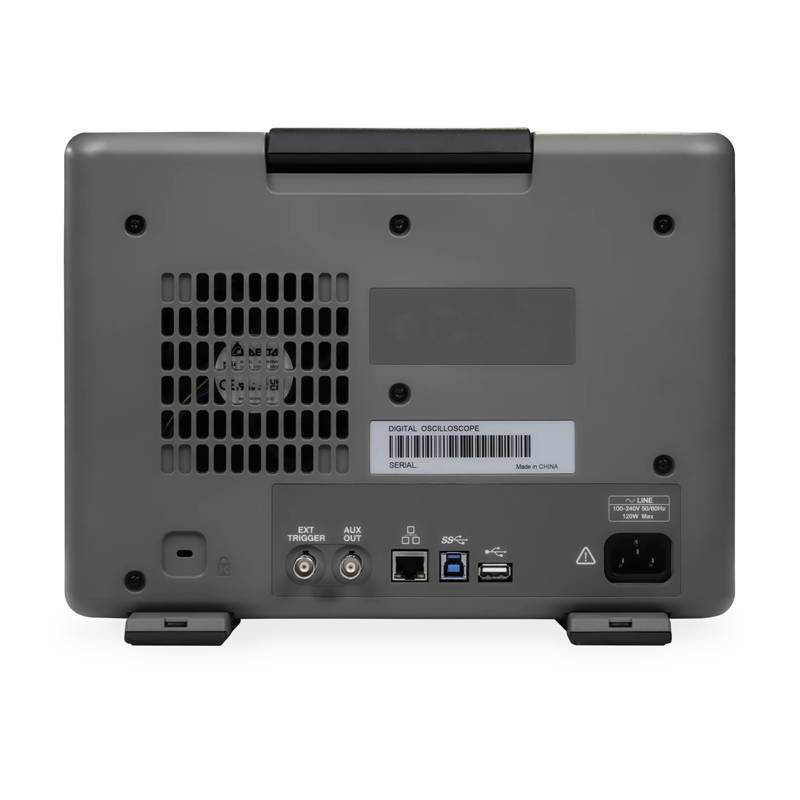

передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host, USB 3.0 Device, LAN 10/100MbaseT (RJ45) External Trigger: ВНЕШ: ≤1,5 Вскз, внеш: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) |
|||
| Напряжение питания | 100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания) | |||
| Условия эксплуатации | 0...+50 °С, влажность не более 90% без образования конденсата | |||
| Габариты (Д х Ш х В) | 317,2 х 149 х 236 мм | |||
| Масса | 4,1 кг | |||
|
* примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (макс. до 256 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя. 1 – Полоса пропускания 1 ГГц доступна только при следующих установках активных каналов: КАН1+КАН3, КАН1+КАН4, КАН2+КАН3, КАН2+КАН4. В любых других случаях полоса пропускания составит 800 МГц. 2 – Режим объединения каналов: активирован только один из пары каналов КАН1/КАН2 и/или КАН3/КАН4. Режим работы на канал: активированы оба канала из пары КАН1/КАН2 и/или оба канала КАН3/КАН4. |
||||
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
