Электронная нагрузка АКИП-1307Т представляет собой высокотехнологичное устройство постоянного тока, предназначенное для точного тестирования источников питания, аккумуляторов и различных электронных компонентов. Благодаря своим характеристикам и широкому набору режимов, данная модель нашла применение в профессиональных лабораториях, на производственных линиях, а также в центрах технической диагностики. Нагрузка поддерживает работу в режимах стабилизации тока (CC), напряжения (CV), сопротивления (CR), мощности (CP), а также комбинированные режимы CC+CV и CP+CV, что обеспечивает универсальность при проведении испытаний. Максимальная мощность составляет 400 Вт, с допустимым напряжением до 500 В и током до 20 А, при этом устройство обладает возможностью кратковременного увеличения мощности вдвое за счет режима «Турбо» — это особенно важно при тестировании плат управления зарядом аккумуляторов (BMS), предохранителей или систем защиты от перегрузок.

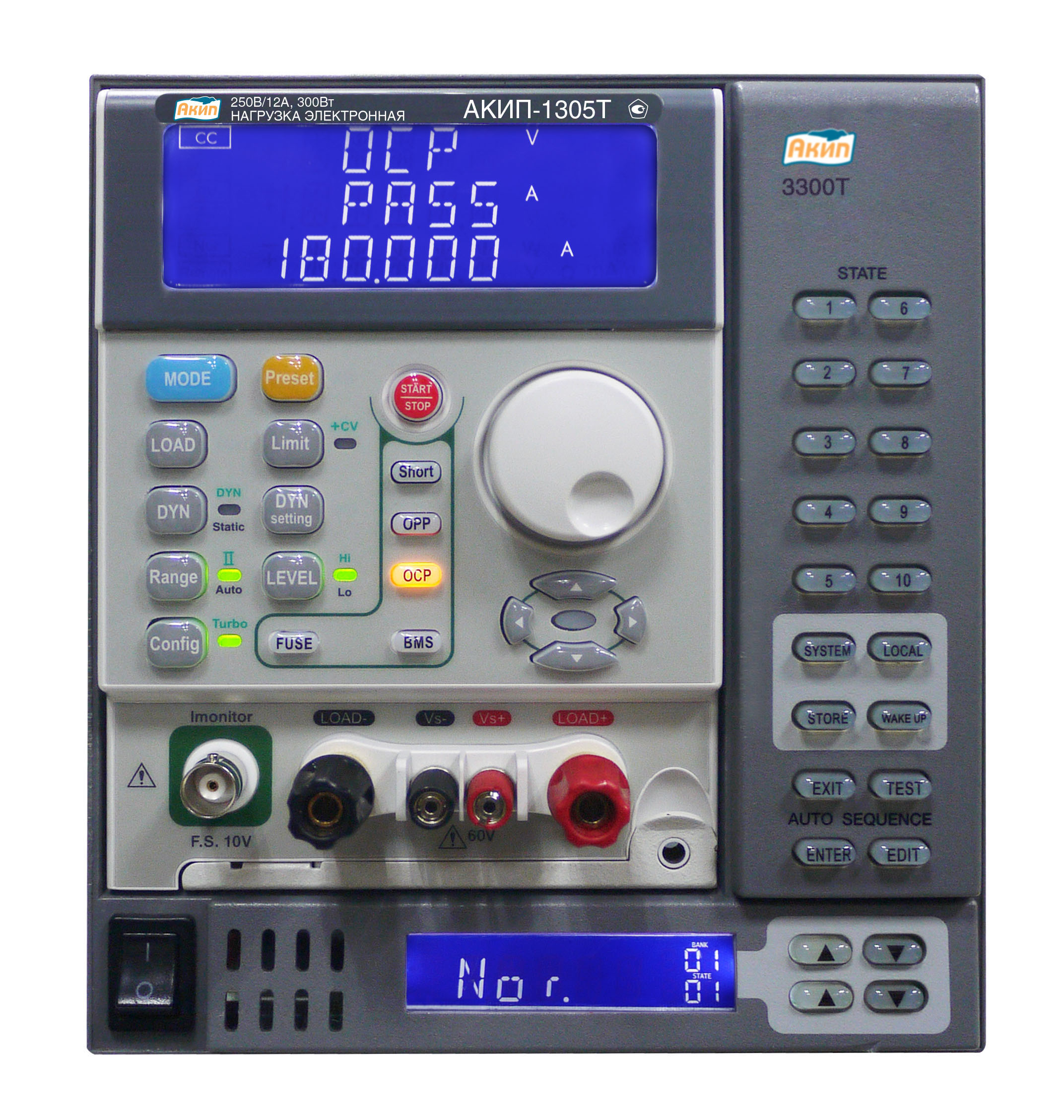

Модульная конструкция прибора делает его гибким решением: для работы требуется шасси соответствующего формата — 3300Т, 3305Т или 3302Т. АКИП-1305Т оснащён большим ЖК-дисплеем, на котором одновременно отображаются значения тока, напряжения и мощности с высокой точностью (5 разрядов). Особенностью является также поддержка 4-проводного подключения, что позволяет компенсировать падение напряжения на соединительных проводах. Устройство способно работать в динамическом режиме с минимальным временем переключения в 10 микросекунд, что критично при моделировании нестабильных нагрузок.
Дополнительным преимуществом является возможность параллельного соединения нескольких одинаковых модулей, благодаря чему увеличивается общая мощность системы. Встроенная память на 150 ячеек позволяет сохранять параметры для повторяющихся испытаний. Для интеграции в автоматизированные системы доступны опциональные интерфейсы: RS-232, GPIB и USB. Наличие записи в Госреестре средств измерений (№72839-18) подтверждает соответствие прибора строгим требованиям к точности и надежности.
|
Внесен в ГосРеестр
|
Нет |
|
Количество каналов
|
1 |
|
Тип нагрузки
|
Постоянного тока |
|
Форм-фактор
|
Модульная |
|
Динамический режим
|
Да |
|
Максимальное напряжение
|
500 В |
|
Максимальный ток
|
20 А / 40 А |
|
Максимальная мощность
|
400 Вт / 800 Вт |
|
Питание
|
От шасси |
|
Гарантия, (мес)
|
12 |
- Нагрузка электронная АКИП-1307Т
- 4 мм штырьковый коннектор (черный и красный)
- 2 мм штырьковый коннектор (черный и красный)
- U-коннектор большой 4шт
- U-коннектор малый 2шт

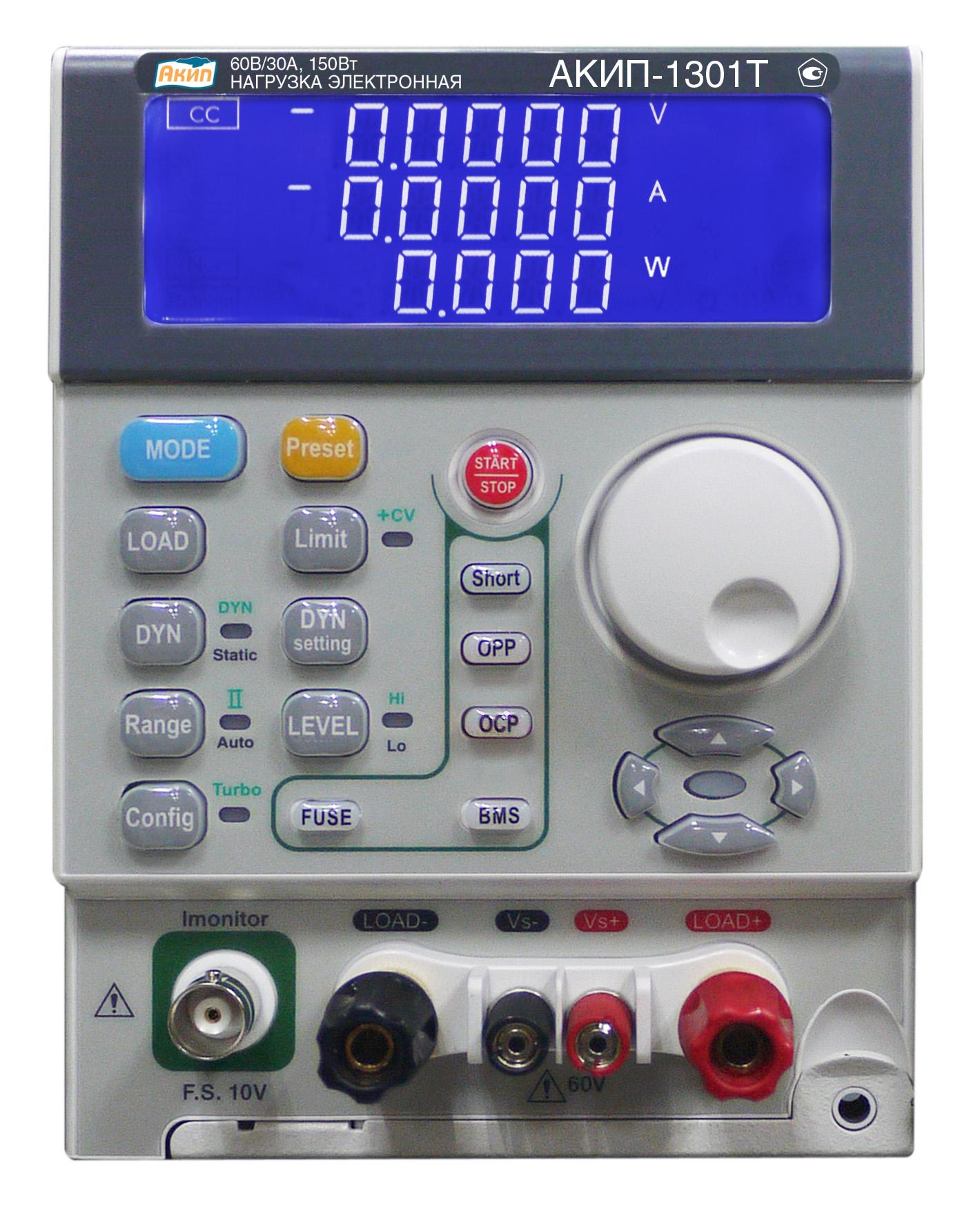

| Параметр | АКИП-1301T | АКИП-1302T | АКИП-1303T | АКИП-1304T | АКИП-1305T | АКИП-1306T | АКИП-1307T |
| Входные параметры | |||||||
| Напряжение на нагрузке (максимум) | 60 В | 60 В | 250 В | 500 В | 60 В | 80 В | 500 В |
| Ток в нагрузке | 30 А | 60 А | 12 А | 12 А | 15 А | 80 А | 20 А |
| Ток в нагрузке, режим Турбо | 90 А | 180 А | 36 А | 24 А | 60 А | 160 А | 40 А |
| Потребляемая мощность | 150 Вт | 300 Вт | 300 Вт | 300 Вт | 75 Вт | 400 Вт | 400 Вт |
| Потребляемая мощность в режиме Турбо* | 450 Вт | 900 Вт | 900 Вт | 600 Вт | 300 Вт | 800 Вт | 800 Вт |
| * - Функция «Турбо» используется только для следующих режимов работы электронной нагрузки: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP). | |||||||
| Режим стаблилизации напряжения | |||||||
| Диапазон установки | 0…6 В / 0…60 В | 0…6 В / 0…60 В | 0…30 В / 0…250 В | 0…60 В / 0…500 В | 0…6 В / 0…60 В | 0…8,04 В / 0…80,4 В | 0…60 В / 0…500 В |
| Погрешность установки | ±(0,05%*Uуст+0,05%*Uконечн) | ||||||
| Дискретность установки | 0,1 мВ / 1 мВ | 0,1 мВ / 1 мВ | 1 мВ / 10 мВ | 1 мВ / 10 мВ | 0,1 мВ / 1 мВ | 0,134 мВ / 1,34 мВ | 1 мВ / 10 мВ |
| Режим стабилизации электрического сопротивления | |||||||
| Диапазон установки |
2...120 кОм; 0,02...2 Ом |
1 Ом…60 кОм; 0,0083…1 Ом |
25 Ом…15 кОм; 0,08…25 Ом |
50…3000 кОм; 0,5…50 Ом |
4 Ом…240 кОм; 0,02…4 Ом |
1 Ом…60 кОм; 0,0083…1 Ом |
30 Ом…1800 кОм; 0,3…30 Ом |
| Погрешность установки | ±(0,2%*Rуст+0,2%*Rконечн) | ||||||
| Дискретность установки |
0,00833 мСм; 0,033 мОм |
0,0166 мСм; 0,0166 мОм |
0,00066 мСм; 0,4166 мОм |
0,000333 мСм; 0,8333 мОм |
0,04166 мСм; 0,0666 мОм |
0,0166 мСм; 0,0166 мОм |
0,000555 мСм; 0,5 мОм |
| Режим стабилизации | |||||||
| Диапазон установки | 0…3 / 30 А | 0…6 / 60 А | 0…1,2 / 12 А | 0…1,2 / 12 А | 0…1,5 / 15 А | 0…8,04 / 80,4 А | 0…2,04 / 20,4 А |
| Погрешность установки | ±(0,1%*Iуст+0,1%*I конечн) | ||||||
| Сила тока, статический режим | |||||||
| Дискретность установки | 0,05 / 0,5 мА | 0,1 / 1 мА | 0,02 / 0,2 мА | 0,02 / 0,2 мА | 0,0254 / 0,25 мА | 0,134 / 1,34 мА | 0,034 / 0,34 мА |
| Режим стабилизации силы тока, динамический режим | |||||||
| Диапазон периода переключения нагрузки | 10 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | ||||||
| Дискретность установки | 0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс | ||||||
| Диапазон скорости измерения силы тока |
2…125 мА/мкс; 20 мА…1,25 А/мкс |
4…250 мА/мкс; 40 мА…2,5 А/мкс |
0,8…50 мА/мкс; 8 мА…0,5 А/мкс |
0,8…50 мА/мкс; 8 мА…0,5А/мкс |
1…62 мА/мкс; 10 мА…0,62А/мкс |
5,4 …337,5 мА/мкс; 54 мА…3,375 А/мкс |
1,28… 80 мА/мкс; 12,8 мА…0,8 А/мкс |
| Погрешность | ±5%*установ.±10 мкс | ||||||
| Режим стабилизации электрической мощности | |||||||
| Пределы установки | 15/ 150 Вт | 30/ 300 Вт | 30/ 300 Вт | 30/ 300 Вт | 7,5/ 75 Вт | 40,02/ 400,2 Вт | 40,02/ 400,2 Вт |
| Погрешность установки | ±(0,5%*Pуст+0,5%*Pконечн) | ||||||
| Дискретность установки | 0,25/ 2,5 мВт | 0,5/ 5 мВт | 0,5/ 5 мВт | 0,5/ 5 мВт | 0,125/ 1,25 мВт | 0,667/ 6,67 мВт | 0,667/ 6,67 мВт |
| Режим стабилизации напряжения + тока | |||||||
| Пределы установки | 60 В/ 30 А | 60 В/ 60 А | 250 В/ 12 А | 500 В/ 12 А | 60 В/ 15 А | 80 В/ 80 А | 500 В/ 20 А |
| Погрешность установки | ±(1,0%*установ.+1,0%*предела) | ||||||
| Дискретность установки | 0,001 В/ 0,5 мА | 0,001 В/ 1 мА | 0,01 В/ 0,2 мА | 0,01 В/ 0,2 мА | 0,001 В/ 0,25 мА | 0,00134 В/ 1,34 мА | 0,01 В/ 0,34 мА |
| Режим стабилизации напряжения + мощности | |||||||
| Пределы установки | 60 В/ 150 Вт | 60 В/ 300 Вт | 250 В/ 300 Вт | 500 В/ 300 Вт | 60 В/ 75 Вт | 80 В/ 400 Вт | 500 В/ 400 Вт |
| Погрешность установки | ±(1,0%*установ.+1,0%*предела) | ||||||
| Дискретность установки | 0,001 В/ 0,0025 Вт | 0,001 В/ 0,005 Вт | 0,01 В/ 0,2 мА | 0,01 В/ 0,01 Вт | 0,001 В/ 0,00125 Вт | 0,00134 В/ 6,67 Вт | 0,01 В/ 6,67 Вт |
| Измерение напряжения | |||||||
| Диапазон | 0…6 В/ 60В | 0…6 В/ 60В | 0…30 В/ 250 В | 0…60 В/ 600 В | 0…6 В/ 60 В | 0…8,04 В/ 80,4 В | 0…60 В/ 500 В |
| Разрешение | 0,1 мВ/ 1 мВ | 0,1 мВ/ 1 мВ | 1 мВ/ 10 мВ | 1 мВ/ 10 мВ | 0,1 мВ/ 1 мВ | 0,134 мВ/ 1,34 мВ | 1 мВ/ 10 мВ |
| Погрешность установки | ±(0,025%*Uизм+0,025%*Uконечн) | ||||||
| Измерение силы тока | |||||||
| Диапазон | 0…3 А/ 30 А | 0…6 А/ 60 А | 0…1,2 А/ 12 А | 0…1,2 А/ 30 А | 0…1,5 А/ 15 А | 0…8,04 А/ 80,4 А | 0…2,04 А/ 20,4 А |
| Разрешение | 1 мА / 10мА | 1 мА / 10 мА | 0,1 мА / 1 мА | 0,1 мА/ 10 мА | 0,1 мА / 1 мА | 0,134 мА / 1,34 мА | 0,034 мА / 0,34 мА |
| Погрешность измерения | ±(0,1%*Iизм+0,1%*Iконечн) | ||||||
| Измерение мощности | |||||||
| Диапазон | 100 Вт/ 150 Вт | 100 Вт/ 300 Вт | 100 Вт/ 300 Вт | 100 Вт/ 300 Вт | 10 Вт/ 75 Вт | 100 Вт/ 400 Вт | 100 Вт/ 400 Вт |
| Разрешение | 1 мВт/ 1 мВт | 1 мВт/ 10 мВт | 1 мВт/ 10 мВт | 1 мВт/ 10 мВт | 0,1 Вт/ 1 Вт | 1 мВт/ 10 мВт | 1 мВт/ 10 мВт |
| Погрешность измерения | ±(0,125%*Iизм+0,125%*Iконечн) | ±(0,1%*Iизм+0,1%*Iконечн) | |||||
| Общие характеристики | |||||||
| Интерфейс шасси (опции) | RS232, LAN, GPIB (используется только один адрес (листание/listen)), USB (только взамен) | ||||||
| Габаритные размеры модуля | 108 x 143 x 412 мм | ||||||
| Габаритные размеры шасси | 3300T (шасси на 4 модуля) - 440 х 177 х 452 мм, 3305T (шасси на 2 модуля) - 269 х 177 х 452 мм, 3302T (шасси на 1 модуль) - 160 х 177 х 452 мм | ||||||
| Масса модуля | 3,5 кг | ||||||
| Масса шасси | 3300T - 9,3 кг; 3305T – 7,5 кг; 3302T – 5,5 кг | ||||||
