Модуль СВЧ PE1220

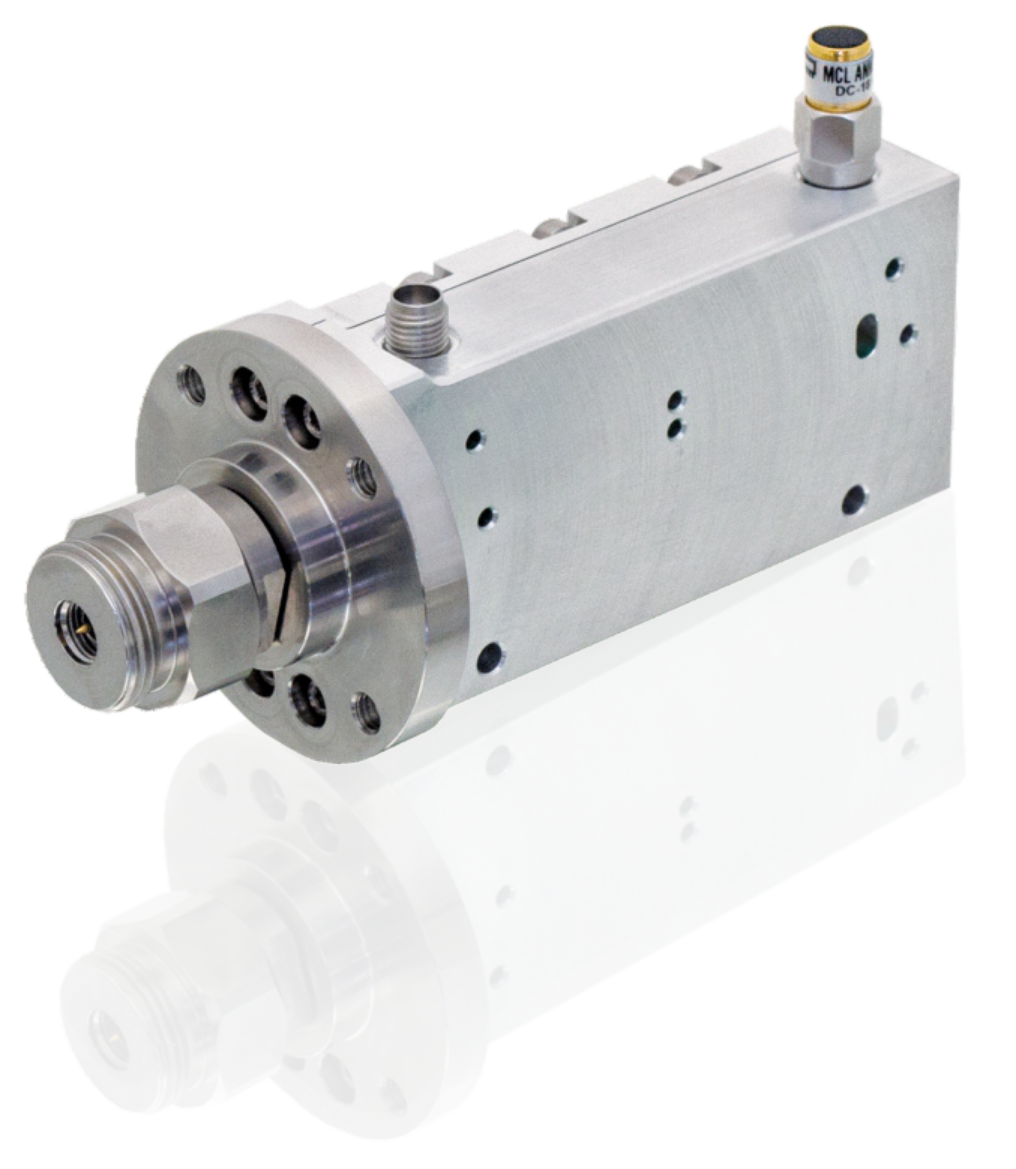

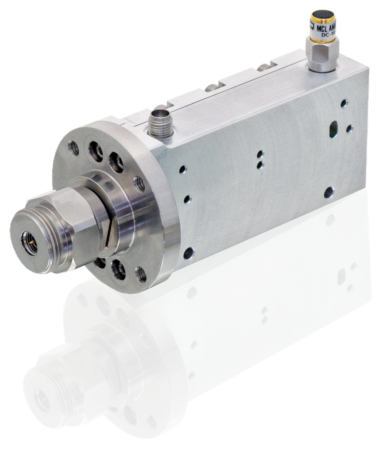

Направленные ответвители предназначены для ответвления части электромагнитной энергии из основного канала передачи во вторичный. Выполненные на связанных подвешенных линиях с боковой связью ответвители имеют высокую направленность, малые вносимые потери основного канала и гладкую амплитудно-частотную характеристику вторичного канала. Для увеличения срока службы связанные линии ответвителей выполнены из бронзы и покрыты износостойким золотом. Корпус изготовлен из алюминия и покрыт никелем.
Ответвители рекомендуется использовать в составе измерительных приборов, таких как анализаторы цепей или ваттметры СВЧ, или в качестве самостоятельных устройств для выделения отражённых волн или суммирования мощности электрических сигналов. Ответвители востребованы в приложениях, где требуется автоматическое регулирование мощности, мониторинг сигналов, суммирование сигналов, измерение коэффициентов передачи и отражения.

Переключатели предназначены для коммутации СВЧ сигналов. Они выполнены на базе полупроводниковых (твердотельных) интегральных микросхем. Переключатели могут применяться в составе радиотехнических систем или в качестве самостоятельных устройств. Управление осуществляется по интерфейсу USB. Для управления на компьютер должно быть установлено программное обеспечение PE1220 Control или библиотека VISA.
