* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

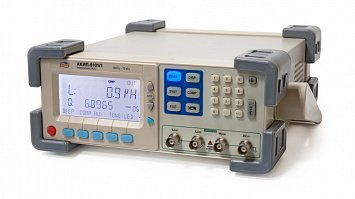

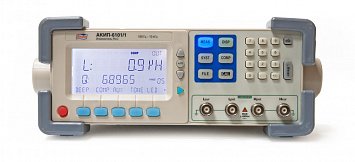

Лабораторный измеритель RLC АКИП-6101/1 предназначен для автоматического измерения емкости, индуктивности и импеданса на разных частотах (4 значения) и уровнях тест-сигнала (2 значения). Фиксированные частоты тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц. Базовая погрешность ±0,25%. Новинка имеет 6 измерительных диапазонов с ручным или автоматическим выбором предела. Реализована 5-ти проводная схема подключения измерителя к тестируемому объекту.
Результат измерения индицируется на высококонтрастном ЖКИ дисплее в виде десятичного числа. Значение параметра представлено в виде пятиразрядного числа при измерении индуктивности (L), емкости (C), импеданса (Z) и сопротивления (R), и дополнительного числа при измерении тангенса угла диэлектрических потерь (D) или добротности (Q). Одновременно с этим на индикаторе отображаются установленные параметры режима измерения. Максимальная индикация в каждой из областей экрана – «33.000».
Особенности:
- режим компарирования (5 номиналов выборки сортировки в %);
- звуковая индикация результата теста Годен-Негоден (Comp) с регулировкой частоты тона;
- последовательная и параллельная схема замещения (Series/ Parallel);
- режим калибровки КЗ/ХХ для установки нулевой емкости, бесконечного сопротивления и индуктивности;
- подсветка активных клавиш и режимов прибора облегчает работу с измерителем, обеспечивает наглядность манипуляций настройки и информативность управления в целом.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Кол-во отсчётов дисплея
|
33000 |
|
Диапазон измерения ёмкости
|
10 фФ … 10 мФ |
|
Диапазон измерения индуктивности
|
10 нГн … 10 кГн |
|
Частота тестового сигнала
|
100 Гц, 120 Гц, 1 кГц, 10 кГц |
|
Питание
|
85-260 В |
|
Базовая погрешность
|
0.25% |
|
Диапазон измерения сопротивления
|
0,1 мОм … 99,99 МОм |
|
Гарантия, (мес)
|
12 |
- Измеритель RLC АКИП-6101/1
- Шнур питания

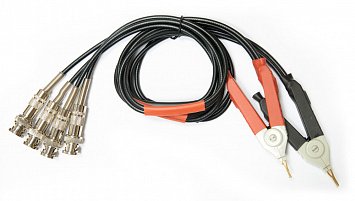

- Измерительный провод типа "Кельвин"
- Короткозамыкатель
- Адаптер для компонентов
- Предохранитель 1А
| Изменение RLC (диапазон индикации*) | ||||
| Сопротивление (Z, R **) | 0,0001 Ом…99,99 MОм | |||
| Емкость (C**) | 0,01 пФ…9999 мкФ | |||
| Индуктивность (L**) | 0,01мкГн…9999 Гн | |||
| Добротность (Q) | 0,0001 – 9999 | |||
| Тангенс угла потерь (D) | 0,0001 – 9,999 | |||
| Базовая погрешность | ± 0,25 % в основном диапазоне | |||
| Скорость измерения | 5 / 11 изм/сек | |||
| Выбор диапазона | Автоматический или ручной | |||
| Схема измерения | Параллельная/ последовательная (ручной выбор) | |||
| Тест сигнал | ||||
| Частота тест-сигнала | 100/ 120 Гц, 1 кГц, 10 кГц (фикс.) | |||
| Уровень тест-сигнала | 0,3 В скз, 1 В скз | |||
| Дополнительные функции | ||||
| Режим индикации измерений | Абсолютное значение, -измерение, -измерение в % | |||
| Выходной импеданс | 30 Ом/ 100 Ом (ручной выбор) | |||
| Компарирование | 5 групп выборок (из них 3 - осн. параметра P1, P2, P3) | |||
| Дисплей | ||||
| Тип | Графический ЖК-индикатор (с подсветкой) | |||
| Формат индикации | 5 разр. на основной шкале, 6 разряда на доп. шкале | |||
| Максимальная индикация | «33.000» | |||
| Общие данные | ||||
| Условия эксплуатации | 10°C…50°C и относительная влажность до 85% | |||
| Напряжение питания | 85 В…260 В, 50 Гц (потребл. мощн. 10 ВА) | |||
| Габаритные размеры | 216 х 88 х 300 мм | |||
| Масса | 3 кг | |||
| *- Диапазон индикации | ||||
| L | 100 Гц, 120 Гц | 1 мкГн – 9,999 Гн | ||
| 1 кГц | 0,1 мкГн – 999,9 Гн | |||
| 10 кГц | 0,01 мкГн – 99,99 Гн | |||
| C | 100 Гц, 120Гц | 1 пФ – 9,999 мкФ | ||
| 1кГц | 0,1 пФ – 999,9 мкФ | |||
| 10 кГц | 0,01 пФ – 99,99 мкФ | |||
| R, |Z| | 1 мОм - 999,9 кОм | |||
| D, Q | 0,00001- 99999 | |||
| Δ% | 0,0001% - 9999% | |||
| Минимальные и максимальные измеряемые значения параметров | ||||
| Параметр | Частота тест-сигнала | |||
| 100 Гц | 120 Гц | 1 кГц | 10 кГц | |
| Cмакс | 800 мкФ | 667 мкФ | 80 мкФ | 8 мкФ |
| Смин | 1500 пФ | 1250 пФ | 150 пФ | 15 пФ |
| Lмакс | 1590 Гн | 1325 Гн | 159 Гн | 15,9 Гн |
| Lмин | 3,2 мГн | 2,6 мГн | 0,32 мГн | 0,032 мГн |
| Zмакс | 1 МОм | |||
| Zмин | 1,59 Ом | |||
