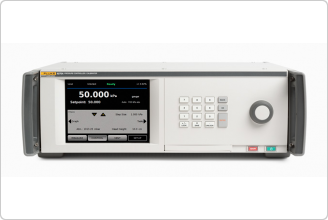

Fluke 6270A, контроллер/калибратор давления

Выполняйте калибровку широкого спектра манометров и датчиков давления с помощью надежного и простого в обслуживании прибора

• Непревзойденный диапазон регулирования в одном контроллере/калибраторе давления: установка до пяти измерительных модулей с погрешностью не более 0,01 % показаний от 30 % до 100 % диапазона измерений модуля.
• Настройте для текущих нужд и дополняйте позже, по мере роста запросов. Вам потребуются секунды, чтобы добавить модули и увеличить диапазон давления или точность прибора, не возвращая его на завод.
• Дополнительная система предотвращения загрязнения помогает избежать риска загрязнения эталона давления при калибровке гидравлических устройств.

Контроллер/калибратор давления Fluke Calibration 6270A является прочным и надежным решением, которое позволяет значительно упростить калибровку пневматического давления. Модульная конструкция обеспечивает такую гибкость применения, что это устройство можно конфигурировать для самых различных потребностей и финансовых возможностей, а также расширять для охвата большого диапазона нагрузок — сразу при покупке или позднее по мере роста и изменения потребностей.

6270A идеально подходит производителям датчиков давления, желающим избежать вынужденных простоев на производственной линии и обеспечить быстроту и точность работы источника давления. Модульная конструкция облегчает обслуживание, а благодаря быстродействию управления и высокой точности в широком диапазоне обеспечивается требуемая производительность.

Руководители и технические специалисты в калибровочных лабораториях и мастерских по ремонту КИПиА по достоинству оценили точность управления калибратора 6270A и точность регулировки в широком диапазоне давления, что позволяет им проводить калибровку широкого спектра устройств с помощью одного калибратора. Им также нравится дополнительная функция предупреждения загрязнения, обеспечивающая важную защиту от распространяющейся угрозы.

6270A легко освоить и использовать благодаря графическому пользовательскому интерфейсу и интуитивно понятной конструкции оборудования.

Калибровка широкого ассортимента приборов — быстро, точно, надежно

Прибор 6270A поддерживает диапазоны давления от низкого дифференциального давления до 20 МПа (3000 фунтов на кв. дюйм), что соответствует диапазонам большинства манометров и датчиков. Два уровня точности — 0,02 % полной шкалы или 0,01 % показания — позволяют найти баланс между требованиями к точности и ограничениями бюджета.

Модульная конструкция устройства 6270A обеспечивает гибкие возможности, позволяя устанавливать модули с различными классами точности на одном и том же шасси. Можно приобрести приборы с высочайшим уровнем точности для тех диапазонов давления, где это необходимо, и более экономичным уровнем точности, где это допустимо.

Технические характеристики точности 6270A полностью приведены и поддерживаются техническим документом, где содержатся сведения о погрешности измерений, так что вы всегда сможете точно знать, что заказываете. Как и для всех приборов Fluke Calibration, эти технические характеристики являются стабильными, полными и надежными.

Современный уровень технологий и эксплуатационных характеристик

Модули измерения давления PM600 используют технологию кварцевых преобразователей эталонного давления (Q-RPT) Fluke Calibration, обеспечивая погрешность измерения 0,01 % от показания для диапазона измерений от 30 % до 100 % для определенного модуля. Эти модули доступны с 14 различными диапазонами, включая модули, изначально предназначенные для режима измерения абсолютного давления и для режима измерения избыточного давления. Модули с режимом измерения абсолютного давления оснащены встроенным барометром. Барометр обеспечивает динамическую компенсацию изменений атмосферного давления, позволяя использовать модули в обоих режимах — для измерения как абсолютного, так и избыточного давления. Широкий процентный диапазон считывания показаний в сочетании с возможностью измерения как избыточного, так и абсолютного давления, позволяет модулю измерения давления PM600 охватывать исключительно широкий диапазон применений.

Модули измерения давления PM200 используют кремниевый датчик давления с отличными характеристиками, что позволяет экономично обеспечить точные измерения давления. Техническая характеристика 0,02 % полной шкалы учитывает краткосрочные эксплуатационные характеристики модуля (линейность, гистерезис и повторяемость), а также долгосрочную стабильностью и погрешность калибровочного стандарта. Результатам измерений модулями PM200 можно полностью доверять.

Большой коэффициент регулировки диапазона, покрывающий широкий диапазон рабочих давлений

Типовой модуль контроля давления может работать с широким диапазоном давлений. Также доступен модуль с гибкой регулировкой диапазона, если необходима поддержка еще более широкого диапазона.

Устройство 6270A поддерживает управление с ШИМ-модуляцией — эта технология доказала свою эффективность и может обеспечивать поддержку самых различных диапазонов, то есть соотношение максимального к минимальному указанному измеряемому значению, при котором прибор функционирует корректно. Именно большой коэффициент регулировки диапазона позволяет вам калибровать широкий диапазон рабочих давлений.

Защита операторов и приборов средствами обеспечения безопасности

Все модули измерения и контроля, а также главное шасси, оснащены клапанами сброса давления для защиты прибора и операторов от чрезмерного повышения давления. Устройство 6270A создано с применением надлежащей инженерно-технической практики. Безопасность является главным приоритетом и обеспечивается с помощью встроенных клапанов сброса давления, задаваемых пользователем пределов давления и кнопкой аварийного прекращения работы.

Предотвращение загрязнения

Если рабочая нагрузка включает в себя устройства, содержащие различные вещества, такие как вода, масло и газ, может возникать риск загрязнения, то есть в систему может попадать то, чего в ней быть не должно. Загрязнения могут закупоривать клапаны калибратора, приводить к износу его деталей и затруднять поддержание нужного давления. Если загрязнения попадут в датчик, он может фактически изменить поведение калибратора и исказить показания. Если для вас актуальна проблема загрязнений, закажите дополнительную систему предотвращения загрязнений 6270A, чтобы поддерживать чистоту клапанов калибратора и не допускать попадания в них мусора.

Практически неограниченная гибкость за счет модульной конфигурации

Можно устанавливать до пяти модулей давления на одном шасси 6270A, смешивая и сопоставляя модули различных типов и с разными диапазонами, чтобы получать комбинацию, наиболее соответствующую вашим потребностям. Приобретайте только то, что вам нужно для калибровки диапазонов давления в текущей рабочей нагрузке. В дальнейшем можно добавлять модули по мере роста и изменения рабочих нагрузок.

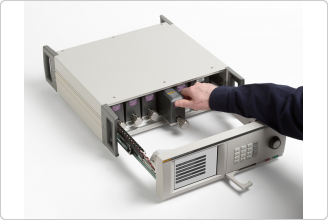

Модули просто защелкиваются и так же легко освобождаются от фиксации; нужно просто вставить каждый модуль на предназначенную для этого дорожку и затем затянуть ручку до характерного щелчка. Этот щелчок означает, что модуль надежно встал на свое место; на ручке есть специальное приспособление, предотвращающее чрезмерное затягивание. Так что не будет возникать сомнений, было ли затягивание слишком сильным или, наоборот, недостаточным.

Модули устанавливаются и демонтируются через переднюю часть шасси. Можно легко устанавливать в шасси и извлекать оттуда как измерительные модули, так и регулирующий модуль, даже если устройство 6270A установлено с помощью набора для монтажа в стойку.

Каждый модуль использует конструкцию с торцевым уплотнением, которое прошло проверки на утечки под давлением, в три раза превышающим максимальное рабочее давление. Так что можно не беспокоиться о том, что утечки в системе повлияют на правильность измерения и регулировки давления.

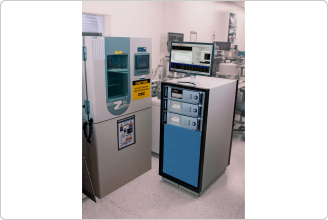

Создание автоматизированной системы поршневого манометра

Техническое обслуживание настолько простое, что можно не привлекать внешних специалистов

Изделие 6270A спроектировано для удобства обслуживания, что позволяет обеспечить привлекательную стоимость владения. Мы публикуем «Руководство по обслуживанию и калибровке» с подробными инструкциями о том, как заменять клапаны и компоненты. Для обращения за помощью в случае затруднений можно воспользоваться встроенной функцией сохранения снимков экрана.

Модули регулировки и измерения раздельные, что позволяет их ремонтировать быстро и легко. Нужно просто вытащить модуль и заменить его; никакой автоматической настройки не требуется. Так же легко можно изменить диапазоны давления, установив новый модуль и, если необходимо, изменив подаваемое давление. Для этого не понадобится отправлять 6270A обратно на завод-изготовитель.

Модули можно калибровать либо на шасси, либо вне шасси, используя дополнительный калибровочный комплект PMM Calibration Kit. После калибровки их можно использовать в любом шасси 6270A, и это не будет влиять на погрешность измерений. Модули можно легко снимать и заменять, для этого не требуются специальные инструменты.

Каждый компонент системы сконструирован для простой модульной замены, начиная с передней панели и заканчивая задними патрубками для измерения давления.

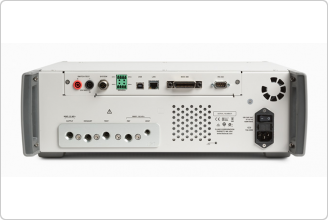

Конструкция внутренних компонентов, таких как главный ЦП, также предполагает быструю и легкую замену. Патрубки для измерения давления с задней стороны 6270A изготовлены из анодированного алюминия — прочного материала, отлично выдерживающего нормальные условия эксплуатации. Однако если резьбы сорваны или если появились задиры от металлических соединителей, трущие эти детали, можно легко снять этот блок, не открывая шасси. Нужно просто удалить фиксирующие винты и вытащить его. К этому блоку не прикрепляются никакие элементы, так что его замена выполняется просто и не требует особых затрат.

Съемный задний блок-распределитель позволяет легко извлекать 6270A из системы, смонтированной в стойку. Нужно просто стравить давление в измерительном патрубке и патрубке источника давления и отсоединить соединяющий блок-распределитель от задней части шасси. Не придется ломать голову вопросами о том, какая из линий давления является патрубком источника давления, а какая — измерительным патрубком; они остаются подсоединенными к блоку-распределителю, а блок-распределитель можно подсоединить одним-единственным способом. Чтобы удовлетворить потребности различных географических регионов, предусмотрено три типа блоков-распределителей — NPT, BSP и 7/16-20. Отсекающие клапаны на главных блоках-распределителях легко снимаются с верхней части шасси 6270A.

Автоматизация с помощью ПО COMPASS для повышения согласованности и пропускной способности

ПО Fluke Calibration COMPASS разработано специально для калибровки по давлению. Оно позволяет автоматизировать работу 6270A и выполнять полные последовательности калибровки по давлению на одном или нескольких проверяемых устройствах. ПО COMPASS устраняет факторы неопределенности, нередко возникающие при введении автоматизированных систем в эксплуатацию.

6270A также поддерживает полноценный интерфейс удаленного управления, позволяющий использовать устройство со специализированным ПО или другим оборудованием для сбора данных. Подробная информация об этом интерфейсе приводится в руководстве по эксплуатации 6270A.
