Артикул:
m-125385
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Настольный
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Отзывы
Оставить отзыв
Загрузка отзывов...

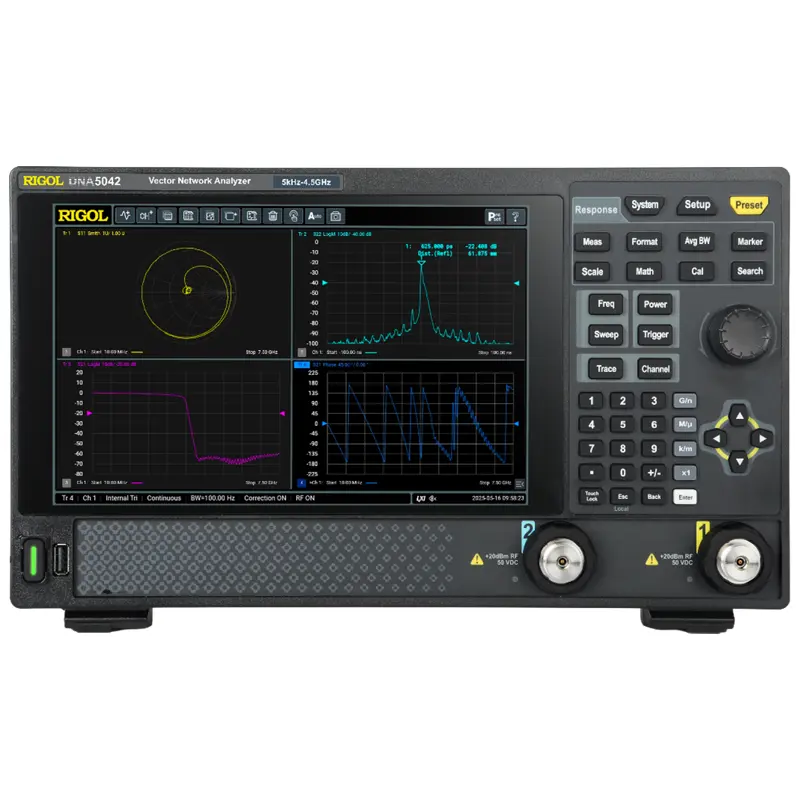

- Анализатор цепей векторный
- Сетевой кабель
- Опция DNA5000-TDA10 - Анализ во временной области
- Опция DNA5000-DTF10 - Измерение расстояния до неоднородности
| Характеристики | |||||
| Количество измерительных портов | 2 | ||||
|
Динамический диапазон (типовое значение; условия измерений: полоса промежуточной частоты 10 Гц; температура окружающей среды 23°C (± 3°C), отклонение от температуры калибровки < 1°C. Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц). |
|||||
| 100 кГц - 10 МГц | 115 дБ | ||||
| 10 МГц - 4,5 ГГц | 127 дБ | ||||
| Характеристики системы после калибровки | |||||
| (комплект калибровочных мер 85052D; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°C (±3°C), отклонение от температуры калибровки <1°C) | |||||
| Диапазон частот | Направленность | Согласование с источником | Согласование с нагрузкой | Погрешность передачи | Погрешность отражения |
| 5 кГц - 100 кГц | 20 дБ | 20 дБ | 20 дБ | ±0,30 дБ | ±0,30 дБ |
| 100 кГц - 10 МГц | 42 дБ | 42 дБ | 40 дБ | ±0,01 дБ | ±0,01 дБ |
| 10 МГц - 4,5 ГГц | 42 дБ | 38 дБ | 40 дБ | ±0,01 дБ | ±0,01 дБ |
| Производительность нескорректированной системы | |||||
| Нормированное значение | |||||
| Диапазон частот | Направленность | Согласование с источником | Согласование с нагрузкой | Погрешность передачи | Погрешность отражения |
| 100 кГц - 10 МГц | 25 дБ | 15 дБ | 25 дБ | ±1,5 дБ | ±1,5 дБ |
| 10 МГц – 4,5 ГГц | 25 дБ | 15 дБ | 25 дБ | ±1,5 дБ | ±1,5 дБ |
| Типовое значение | |||||
| Диапазон частот | Направленность | Согласование с источником | Согласование с нагрузкой | Погрешность передачи | Погрешность отражения |
| 100 кГц - 10 МГц | 35 дБ | 25 дБ | 35 дБ | ±0,5 дБ | ±0,5 дБ |
| 10 МГц - 4,5 ГГц | 35 дБ | 25 дБ | 30 дБ | ±0,5 дБ | ±0,5 дБ |
| Выход тестового порта | |||||
| Частотные характеристики | |||||
| Скорость старения | <1 ppm/год | ||||
| Температурная стабильность | 0,5 ppm, от 0℃ до +40℃, опорная температура +25℃ | ||||
| Начальная погрешность после калибровки | 1 ppm | ||||
| Разрешающая способность установки частоты | 1 Гц | ||||
| Количество точек сканирования | 1 - 100001 | ||||
| Частотный диапазон промежуточных частот | 1 Гц - 10 МГц | ||||
| Максимальный уровень выходной мощности | |||||
| 5 кГц - 100 кГц | 0 дБм | ||||
| 100 кГц - 10 МГц | 5 дБм | ||||
| 10 МГц - 4,5 ГГц | 10 дБм | ||||
| Диапазон установки уровня выходной мощности | |||||
| 5 кГц - 100 кГц | -40 дБм ~ 0 дБм | ||||
| 100 кГц - 10 МГц | -40 дБм ~ 5 дБм | ||||
| 10 МГц - 4,5 ГГц | -40 дБм ~ 10 дБм | ||||
| Погрешность установки уровня выходной мощности | |||||
| 100 кГц - 100 МГц | ±1,0 дБ | ±0,6 дБ (тип) | |||
| 100 МГц - 4,5 ГГц | ±1,0 дБ | ±0,6 дБ (тип) | |||
|
Линейность выходной мощности сигнала (линейность мощности 0 дБм, режим сканирования: -20 дБм ≤ уровне мощности ≤ 0 дБм) |
|||||
| 100 кГц - 100 МГц | ±0,6 дБ | ||||
| 100 МГц - 4,5 ГГц | ±0,6 дБ | ||||
| Характеристики выходной мощности | |||||
| Разрешающая способность | 0,01 дБ | ||||
| Максимальный устанавливаемый уровень | 10 дБм | ||||
| Минимальный устанавливаемый уровень | - 40 дБм | ||||
| Спектральная чистота (при выходной мощности 0 дБм) | |||||
| Гармонические искажения второго порядка | 100 кГц - 4,5 ГГц | - 25 дБн | |||
| Интермодуляционные искажения третьего порядка | 100 кГц - 100 МГц | - 30 дБн | |||
| 100 МГц - 4,5 ГГц | - 40 дБн | ||||
| Негармонические искажения | 100 кГц - 4,5 ГГц | - 30 дБн | |||
| Вход тестового порта | |||||
|
Уровень собственного шума (уровень шума определяется как среднеквадратичное значение коэффициента передачи, измеренное в полосе промежуточной частоты 10 кГц, нормализованное к 1 Гц) |
|||||
| 100 кГц - 10 МГц | - 105 дБм | - 120 дБм | |||
| 10 МГц - 4,5 ГГц | - 120 дБм | - 125 дБм | |||
|
Значения шумов измерительной трассы (протестировано после включении питания и установки настроек по умолчанию. Шум измерительной трассы передачи и отражения: полоса промежуточной частоты 1 кГц для сигналов < 10 МГц; полоса промежуточной частоты 10 кГц для сигналов ≥ 10 МГц) |
|||||
|
Диапазон частот |
Измерение модуля коэффициента отражения | Измерение фазы коэффициента отражения | |||
| Нормированное значение | Типовое значение | Нормированное значение | Типовое значение | ||
| 100 кГц - 10 МГц | 0,006 дБ СКЗ | 0,003 дБ СКЗ | 0,045º СКЗ | 0,025º СКЗ | |
| 10 МГц - 4,5 ГГц | 0,0045 дБ СКЗ | 0,0015 дБ СКЗ | 0,035º СКЗ | 0,013º СКЗ | |
| Максимальный разрушающий уровень входного сигнала | |||||
| Максимальный разрушающий уровень входного сигнала | + 27 дБм, ± 35 В DC | ||||
| Время измерения | |||||
|
Время сканирования (тип сканирования CW, центральная частота 1 ГГц, параметр измерения S11, стандартная полоса пропускания, 201 точка) |
|||||
| Пропускная способность | Время | ||||
| Время сканирования (Tsweep) | 1 МГц | 7,71 мс | |||
| 500 кГц | 8,05 мс | ||||
| Время цикла сканирования (Tcycle) | 1 МГц | 8,23 мс | |||
| 500 кГц | 8,59 мс | ||||
| Время подготовки на точку сканирования (Tprep) | / | 35 мкс | |||
| Время сбора данных на точку (Tacq) | 1 МГц | 3,5 мкс | |||
| 500 кГц | 5,3 мкс | ||||
| Общее время в каждой точке (Tpoint) | 1 МГц | 38,5 мкс | |||
| 500 кГц | 40,3 мкс | ||||
|
Время передачи данных (полоса пропускания ПЧ = 1 МГц) |
|||||
| Диапазон частот | Калибровка | RBW | 201 точка | 401 точка | 1601 точка |
| 10 МГц ~ 4,5 ГГц | Некалиброванный | 1 МГц | 9,8 мс | 17,58 мс | 64,7 мс |
| 500 кГц | 10,1 мс | 18,3 мс | 67,3 мс | ||
| 100 кГц | 12,5 мс | 23,2 мс | 86,9 мс | ||
| 1 кГц | 248 мс | 498 мс | 1985 мс | ||
| 10 МГц ~ 4,5 ГГц | Двухпортовая калибровка | 1 МГц | 19,15 мс | 34,9 мс | 128,6 мс |
| 500 кГц | 19,85 мс | 36,2 мс | 134,2 мс | ||
| 100 кГц | 24,8 мс | 46,1 мс | 174 мс | ||
| 1 кГц | 501 мс | 996 мс | 3965 мс | ||
| Входы/выходы | |||||
| Вход тестового порта ВЧ | |||||
| Диапазон частот | 5 кГц ~ 4,5 ГГц | ||||
| Количество измерительных портов | 2 | ||||
| Номинальное входное сопротивление | 50 Ом | ||||
| Тип разъёма | N-типа (гнездо) | ||||
|
Выход частоты опорного генератора (задняя панель) |
|||||
| Частота | 10 МГц | ||||
| Уровень выходного сигнала | от +3 до +10 дБм, +7 дБм (тип) | ||||
| Номинальное сопротивление | 50 Ом | ||||
| Тип выходного разъёма | BNC (гнездо) | ||||
|
Вход опорной частоты (задняя панель) |
|||||
| Частота | 10 МГц ± 10 ppm | ||||
| Уровень входного сигнала | от 0 дБм до +10 дБм | ||||
| Номинальное сопротивление | 50 Ом | ||||
| Тип входного разъёма | BNC (гнездо) | ||||
| Синхронизация | |||||
|
Вход синхронизации (задняя панель) |
|||||
| Номинальное входное сопротивление | ≥ 1 кОм | ||||
| Входной уровень | 3,3 В TTL | ||||
| Тип входного разъёма | BNC (гнездо) | ||||
|
Выход синхронизации (задняя панель) |
|||||
| Номинальное выходное сопротивление | 50 Ом | ||||
| Входной уровень | 3,3 В TTL | ||||
| Тип входного разъёма | BNC (гнездо) | ||||
| Интерфейсы связи | |||||
| USB DEVICE | USB 3.0 (задняя панель) | ||||
| USB HOST | USB 3.0 (передняя панель) | ||||
| HDMI | HDMI 1.4 A (задняя панель) | ||||
| LAN | 10/100/1000 Base-T (задняя панель) | ||||
| Общие технические характеристики | |||||
| Дисплей |
10,1-дюймовый ёмкостный экран с поддержкой мультитач и управлением жестами, разрешение 1280 х 800 точек |
||||
| Электропитание |
100 ~ 240 В (СКЗ), 50/60 Гц Максимальная потребляемая мощность: 80 Вт Предохранитель: 5 А, класс T, 250 В |
||||
| Операционная система | Linux | ||||
| Внутренняя память | 256 ГБ | ||||
| Возможность подключения внешнего накопителя | USB | ||||
| Условия эксплуатации | температура | 0 … 40°C | |||
| относительная влажность | 0 … 30°C: относительная влажность ≤95% | ||||
| 30 … 40°C: относительная влажность ≤75% | |||||
| Условия хранения | температура | -20 … 70°C | |||
| относительная влажность | <40°C: 5% ~ 90%, без конденсации | ||||
| ≥40 … <60°C: 5% ~ 80%, без конденсации | |||||
| >60 … <70°C: 5% ~ 40%, без конденсации | |||||
| Массогабаритные характеристики | габариты | 358,1 мм × 215 мм × 121,4 мм | |||
| установка в стойку | 5 U | ||||
| масса | 5 кг | ||||
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
